寸法編集

断面形状の頂点または基準点をクリックして寸法を分割し、各寸法の値を編集します。

部材の断面寸法を変更する

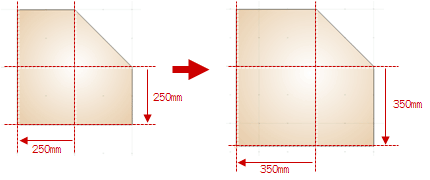

ここでは、次図のように柱の断面寸法を変更する操作を解説します。

  1. 「寸法編集」をクリックします。
    部材の寸法線が表示されます。

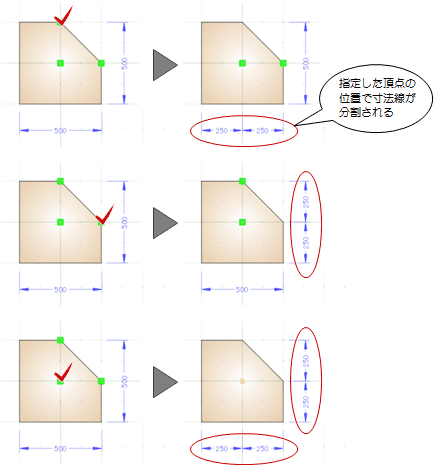

  2. 幅を示す寸法を分割する場合は、図形に表示されている頂点または基準点をクリックします。

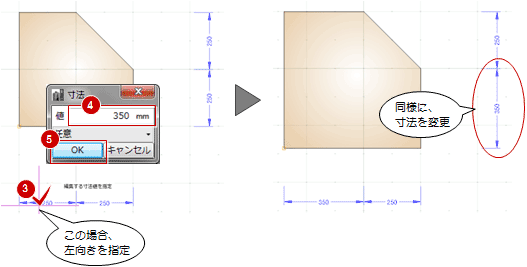

  3. 変更したい寸法の矢印（ここでは左向きの矢印）をクリックし、「長さ」に「350」と入力して、「OK」をクリックします。


    なお、マウスの位置によって表示される矢印が異なります。

メモ

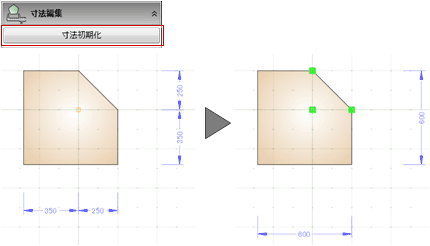

  • 寸法を分割しなおしたい場合は、プロパティの「寸法初期化」をクリックすると、1つの寸法に戻ります。

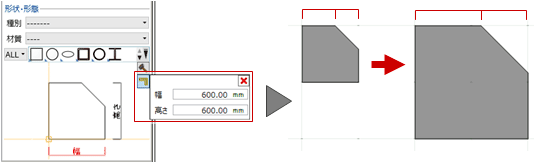

  • コマンドサポートウィンドウの「寸法設定」で寸法を変更できますが、形状の頂点間の距離は、比率で調整されます。
