寸法追加

寸法を固定したい部分を設定します。
厚や見込によって部材がパラメトリック伸縮しても、固定した部分の寸法は変わりません。

寸法を固定する

  1. 「寸法追加」をクリックします。

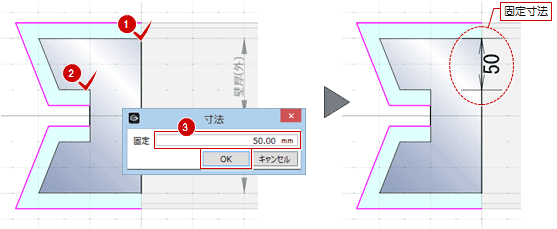

  2. 固定する寸法の始点と終点をクリックします。
    1点目は、仕上・下地・壁線のバック表示を基準に指定します。
  3. 「固定」の寸法値が正しいかどうかを確認して、「OK」をクリックします。
    寸法が固定されます。

メモ

  • 固定寸法を削除したい場合は、「寸法編集」メニューから「寸法削除」を選び、寸法を指定します。
  • 固定寸法をすべて削除したい場合は、「寸法編集」メニューから「寸法クリア」を選びます。
