曲面屋根編集
金属・防水系の曲面屋根の形状をデザインするには、
「特別編集」メニューの
「曲面屋根編集」を使用します。

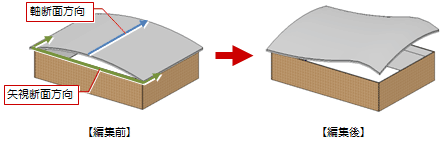

GLOOBEでは、1軸方向断面（指定した位置の断面）と1矢視方向断面（建物を外側から見た形状を表した図）の2つを参照して、曲面屋根の形状を設定します。
メモ
- 曲面屋根を選んでからコマンドを実行、もしくは右クリックして「曲面屋根編集」を選んでもかまいません。また、コマンドコレクションからも選ぶことができます。
曲面屋根のデザインを変更するM650630_ynk_sec01
次図の曲面屋根を例に解説します。

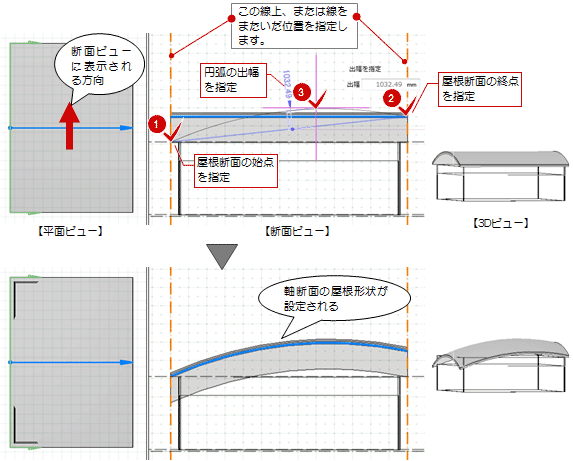

「軸断面線」をクリックして、断面ビューで形状を指定します。
次図は、入力モードの
「円弧」の
「出幅指定円弧」で指定したものです。

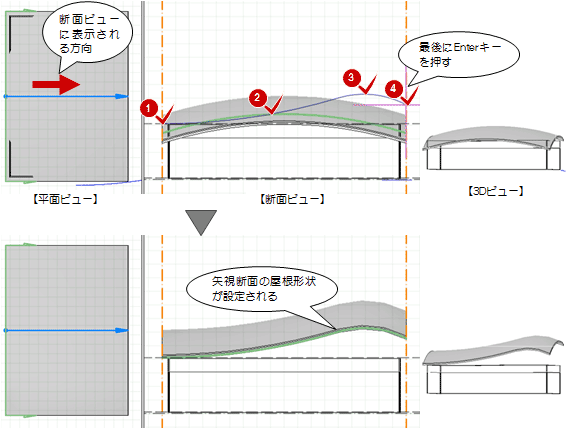

「矢視断面線」をクリックして、断面ビューで形状を指定します。
次図は、入力モードを
「連続線（円弧可）」に変更して「円弧」をONで、形状を指定したものです。
_70.png)
「閉じる」をクリックして、確認画面で「はい」をクリックします。
メモ
- 編集対象の曲面屋根だけを確認したいときは、「対象部材のみColorを使用する」をONにします。編集対象以外の仕上のデザインや取り合いを確認したいときはOFFにします。
- 作成した曲面屋根は、テンプレートに登録することはできません。
