踊り場踊り場ささら桁

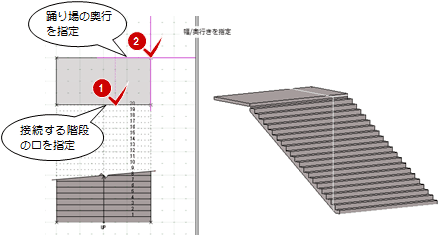

1. 「踊り場」メニューから「踊り場」を選びます。
2. 入力モードが「直行」であることを確認します。
3. 「入力形状」で「線分」がONであることを確認します。

4. 直行階段と接続する位置をクリックします。
5. 踊り場の終点位置をクリックします。


メモ

• 階段の場合、「階段分割」を使用して直行階段に踊り場を挿入することができます。

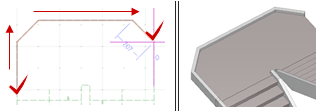

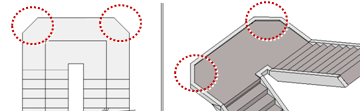

• 踊り場は、「CAD編集」タブの「領域編集」メニューの「領域プラス・マイナス」で変形することができます。


階段の上り口、下り口に廻り踊り場を追加するには、「廻り」「折り返し」を使用します。

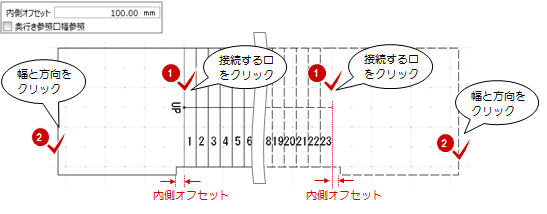

「廻り」で廻り踊り場を追加する

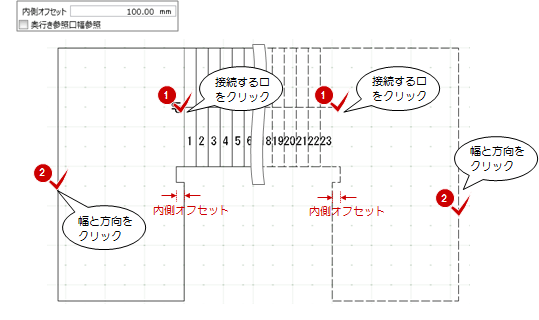

「折り返し」で折り返しの廻り踊り場を追加する

メモ

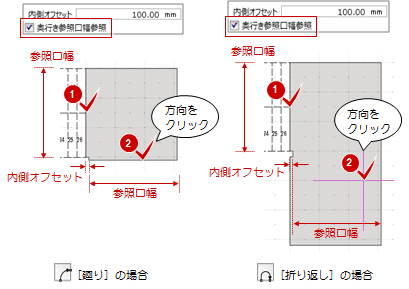

• 廻り階段の奥行を、接続する階段の幅に合わせたい場合は、「奥行き参照口幅参照」をONにします。

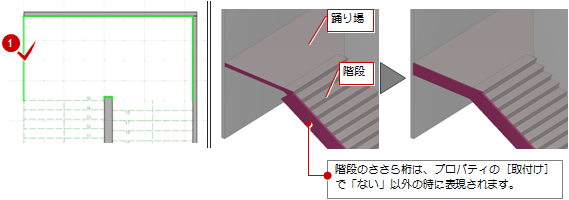

「プロパティ」で「基本」タブの「取付け」が「なし」以外に設定されている場合に付けることができます。

1. 「踊り場」メニューから「踊り場ささら桁」を選びます。
2. 入力モードが「1点参照」であることを確認します。
3. 平面ビューで、踊り場にささら桁を付ける位置をクリックします。


メモ

• その他の入力モードについて


  タイプ	アイコン	内容
  2点参照		踊り場に連続したささら桁を、始点と終点を指定して付けます。
  1点指定		3Dビューで指定した辺にささら桁を付けます。
  削除		指定した辺のささら桁を削除します。
