階段分割

「踊り場」では直行階段に踊り場を追加しますが、直行階段の一部を踊り場に変更する方法を解説します。

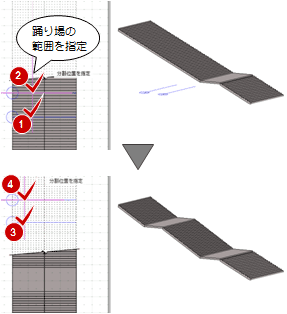

1. 「階段分割」をクリックします。
2. 入力モードを「踊り場挿入」に変更します。
3. 踊り場の範囲となる位置をクリックします。

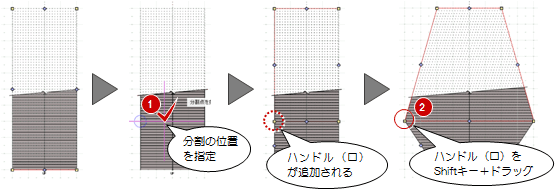

次図のように任意の位置で階段を変形したい場合は、変形したい位置にハンドル（□または◇）が必要です。

1. 入力モードの「指定点分割」に変更します。
2. 平面ビューを確認しながら、階段を分割する位置をクリックします。
   ハンドルが追加されます。
3. このハンドルをドラッグして移動します。


メモ

• 「指定点分割」で踊り場を分割することはできません。
• 「GLOOBEのオプション（CAD操作）」の「Shiftキー押下で制約解除」がONの場合、Shiftキーを押しながらハンドルをドラッグします。「Shiftキー押下で制約」がONの場合、Shiftキーは必要ありません。
