導線

階段、スロープに踊り場を追加するなど編集していると、導線が表示されていない箇所が出てきます。踊り場にも導線が表示されるよう場合に使用します。

メモ

  • 「階段編集」「スロープ編集」で使用します。ここでは階段を例に解説しますが、スロープでも同じように操作できます。

導線を設定しなおす

  1. 「導線」をクリックします。
  2. 入力モードが「新規」であることを確認します。

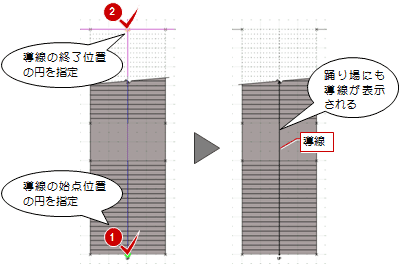

  3. ここでは既存の導線と重なるように、導線の始点と終点をクリックします。

メモ

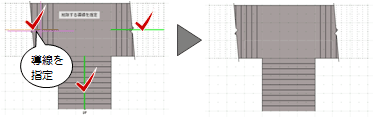

  • 次図のような導線のときは、通過点を指定します。

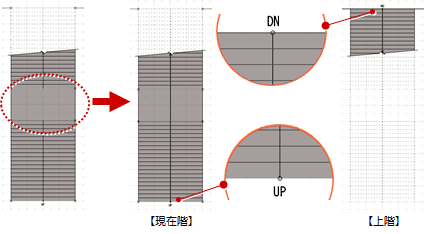

  • 導線の矢印の位置は、「切断線」で設定する切断線の位置によって変わります。
  • その他の入力モードについて　
    • タイプ アイコン 内容

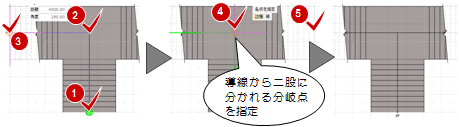

    分岐 二股に分かれる導線を設定します。
    削除 導線を削除します。
