内仕上
外仕上
垂直ブレース、補助部材、ジョイントに内仕上、外仕上を貼ります。操作は、
「内仕上」と
「外仕上」で同じです。
メモ
「垂直ブレース編集」で使用します。
「水平ブレース編集」では使用できません。
垂直ブレースに仕上を貼る
ここでは、垂直ブレース、ジョイント、補助部材のすべてに仕上を貼る操作を解説します。

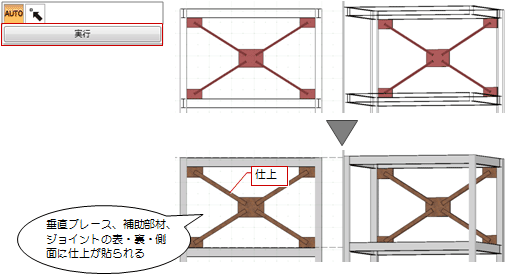

- 「内仕上」をクリックします。

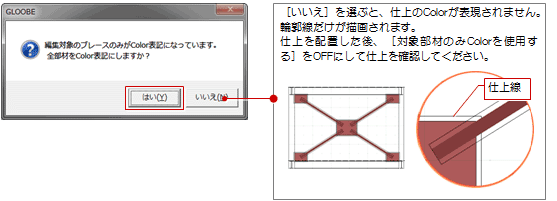

- 確認画面で「はい」をクリックします。
- 入力モードを
「自動」に変更します。 - テンプレートから仕上の種類を選びます。
- 「実行」をクリックします。
メモ
- 指定した面だけ仕上を貼るには、入力モードを
「1点指定」に変更して、垂直ブレース、ジョイント、補助部材をクリックします。
- 仕上をすべて削除したい場合は、
「クリア」で「全てのジョイントをクリアする」「全ての補助部材をクリアする」をOFFにして、「OK」をクリックします。
個別に削除したい場合は、ビューで仕上を選択してDeleteキーを押します。
注意

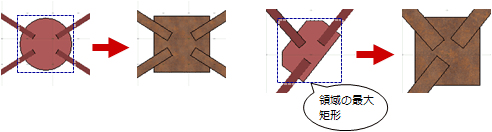

- 次のような形状のジョイントの場合、形状通りに仕上が貼られません。ジョイントの領域の最大矩形に仕上が貼られます。
このようなジョイントの場合、垂直ブレース、補助部材、ジョイントのプロパティにある「Color3D」を設定することで色を表現できます（仕上厚などは考慮できません）。
