区画断面詳細設計

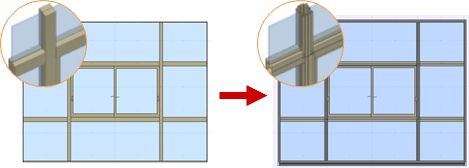

建具区画の扉・障子などの平面・断面詳細表現と、建具区画が接する無目・方立の断面詳細形状を作成します。

詳しい操作については、目的別マニュアル「扉・障子詳細表現カスタマイズ編」を参照してください。

メモ

  • 「建具編集」「建具見付編集」で使用します。

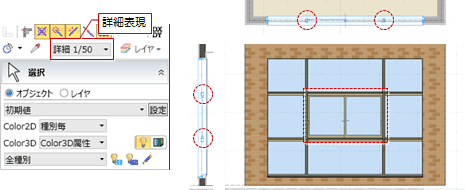

  • 区画断面のディテールは、表示設定を詳細表現にしたときに確認できます。

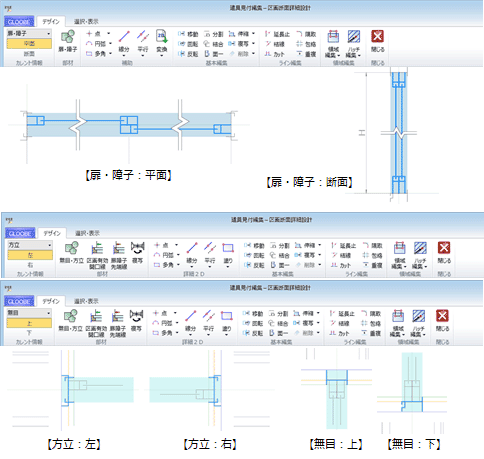

機能一覧

コマンド 機能
扉・障子 扉や障子など、建具区画の詳細表現を作成します。これらは平面・断面の2D表現に反映されます。
ビューの省略線を貫通する様に、線分・連続線を入力します。
無目・方立 無目・方立の詳細断面形状を作成します。これらは平面・断面だけでなく、立体化されて3Dビューでも描画されます。
領域や線分入力などにより、無目・方立見付の1/2の形状を作成します。
区画有効開口線 無目・方立に接する建具区画の有効開口幅・高さになる位置を入力します。詳細図寸法線や建具表で、「有効開口」のときの寸法押さえ位置になります。
扉障子先端線 扉・障子の表示範囲を先端の位置で指定します。
複写 入力した無目・方立の形状を上下左右に複写します。
