隅切り

道路境界線に挟まれた辺に隅切りを設定します。

隅切りを設定することで、2つの道路が交差点として認識されます。

隅切りを設定する

  1. 「隅切り」をクリックします。

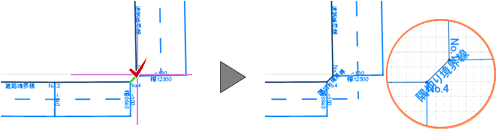

  2. 道路境界線に挟まれた地盤・敷地境界の辺をクリックします。
    隅切りの情報が設定され、道路の中心線がつながります。
    　

メモ

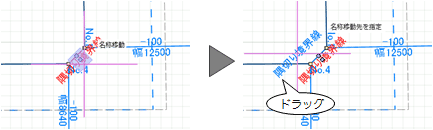

  • 隅切り境界線の名称を移動したい場合は、境界線を選択したときに表示される「名称移動」のハンドルをドラッグします。
