高低3mライン

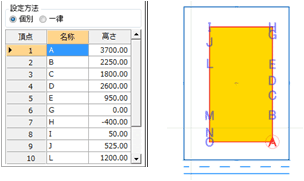

ここでは、次図のモデルを例に解説します。

1. 「高低3mライン」をクリックします。
2. 入力モードが「高低3mポイント自動」であることを確認します。

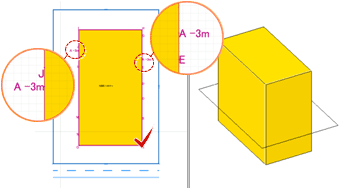

3. 基準となる算定ポイントをクリックします。
   指定したポイントから高低差が3mになる位置に、分割点が入力されます。

4. 入力モードを「連続線入力」に変更します。

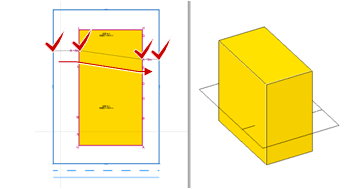

5. 分割点を通るようにして、地盤面を分割する点を順にクリックします。


メモ

• 地盤面の分割線を削除したい場合は、「共通条件」タブの「地盤・敷地境界」メニューから「地盤分割線削除」を選び、削除する分割線をクリックします。

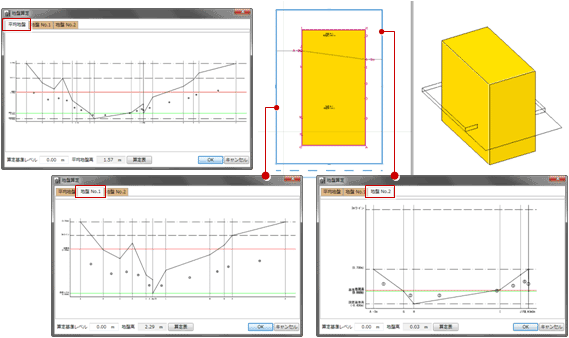

高低3mラインを入力後に「地盤算定」を実行すると、地盤算定展開図のタブを切り替えることによって、分割した地盤面の平均地盤高を確認できます。

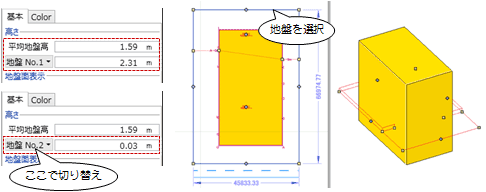

また、地盤のプロパティには、地盤全体の平均地盤高と、分割した各地盤の地盤高がセットされます。

メモ

• 地盤全体の平均地盤高は日影計算に、分割した各地盤の地盤高は斜線天空計算に適用されます。

日影計算	斜線天空計算
