地盤算定

1. 「地盤算定」をクリックします。

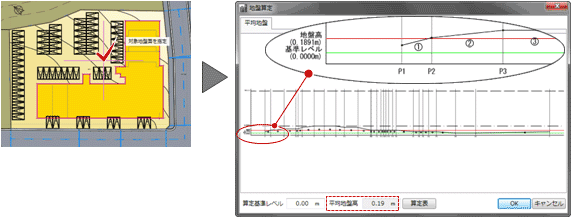

2. 地盤面をクリックします。
   地盤算定展開図が作成され、平均地盤面が算出されます。
   　

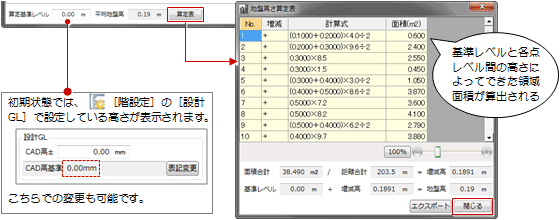

3. 「算定表」をクリックすると地盤高さ算定表が表示され、地盤高さの根拠を確認できます。
   確認が終了したら、「閉じる」をクリックします。
   　

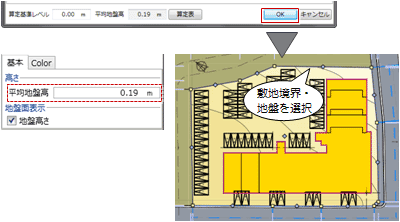

4. 「地盤算定」ダイアログの「OK」をクリックすると、地盤のプロパティに平均地盤高がセットされます。


メモ

• 地盤の高低差が3mを超える場合の操作については、「地盤面を分割する」を参照してください。
• 地盤算定の端数処理や展開図の縦横比率などは、「地盤算定設定」で設定できます。

地盤高さ算定表の内容をMicrosoft Excelに出力できます。
なお、お使いのマシンにExcelがインストールされている必要があります。Excel2000以降に対応しています。

1. 地盤高さ算定表の「エクスポート」をクリックします。

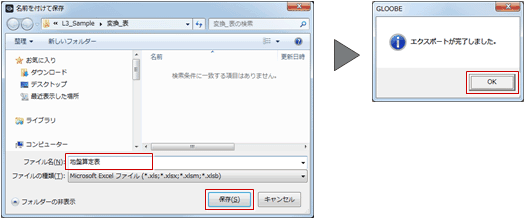

2. ファイル名を入力して、「保存」をクリックします。
3. 確認画面で「OK」をクリックすると、Excelが起動して算定表が作成されます。
