逆天空アシスト（境界線指定）
逆天空アシスト（全算出点）
天空率がNGの算出点に対して、計算建物をどれだけ削ればOKになるかをシミュレーションします。
天空率のNG点をチェックするM830180_gyk_sec01
- 「逆天空アシスト」メニューから

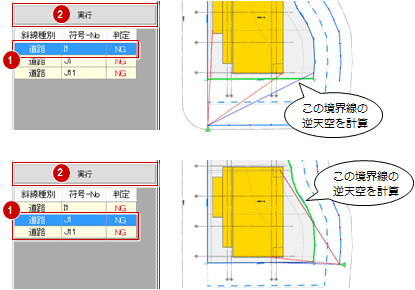

「逆天空アシスト（境界線指定）」を選びます。 - チェックする境界線をクリックします。
指定した境界線のNG点が、コマンドサポートウィンドウにリストアップされます。 - 「実行」をクリックします。
「逆天空アシスト一覧」ダイアログが開きます。

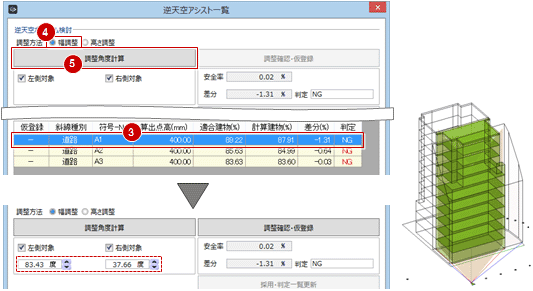

- 一覧から算出点を選びます。
- NGを解消するために、計算建物の幅と高さのどちらを調整するか選びます。
（詳しくは、「調整方法による違い」を参照 - 「調整角度計算」をクリックします。
OKの目安となる角度が計算され、3Dビューではオレンジ色の面で表示されます。

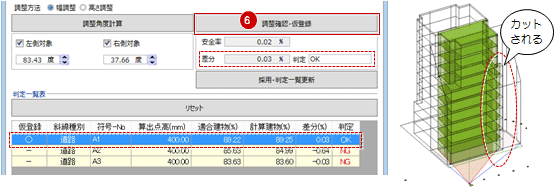

- 「調整確認・仮登録」をクリックします。
計算建物がカットされ、その結果で差分や判定が更新されます。

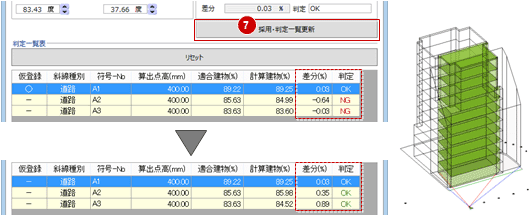

- 「採用・判定一覧更新」をクリックします。
他の算出点に対してもカットした計算建物で再計算し、差分や判定が更新されます。
- 判定が「NG」の算出点が残っている場合は、手順4～8を繰り返します。

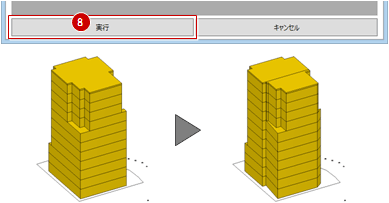

- すべてのNG点の判定が「OK」になったことを確認して、「実行」をクリックします。
「逆天空アシスト一覧」ダイアログでカットした形状が、実際の計算建物に反映されます。
メモ
- カットする計算建物の条件は、
「天空率設定」で設定します。
（詳しくは、「逆天空アシストでカットする計算建物の条件を変更するには」を参照） - 「逆天空アシスト一覧」ダイアログで「リセット」をクリックすると、カットした結果を破棄してダイアログ起動時の状態に戻ります。
- 「逆天空アシスト」メニューの
「逆天空アシスト（全算出点）」を使用すると、すべての算出点からNG点をリストアップします。算出点を選択して「実行」をクリックすると、指定した境界線の「逆天空アシスト一覧」ダイアログが開きます。
調整方法による違いM830180_gyk_sec02

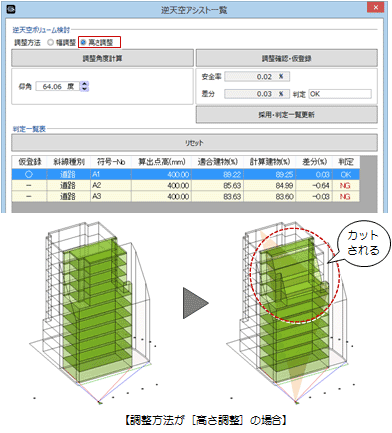

「逆天空アシスト一覧」ダイアログで選んだ「調整方法」によって、以下のように逆天空計算が行われます。
| 調整方法 | 計算方法 | |
| 幅調整 |
|
|
| 高さ調整 |
|
|
