逆日影斜線計算計算軸設定

1. 「逆日影斜線計算」メニューから「逆日影斜線計算」を選びます。

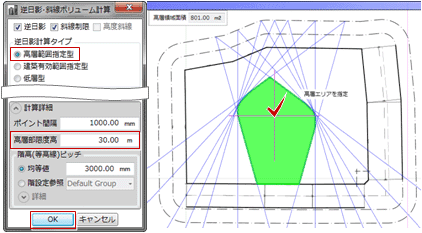

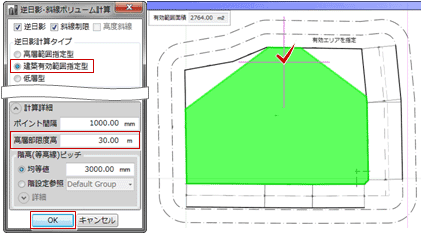

2. 「逆日影・斜線ボリューム計算」ダイアログで計算条件を設定して、「OK」をクリックします。
   建築可能なボリュームを確認できます。


メモ

• 計算建物は、「基準スパン」で設定した値を1ブロックとして計算し、作成されます（「基準スパン」は「計算範囲」が「敷地」の場合に設定できます）。
  建築可能なボリュームの確認だけでなく、各種日影計算・天空率計算・地盤算定の対象データとして使用できます。
• 作成した計算建物は、選択してプロパティを変更できます。
  天空率算定の対象とする計算建物で、後退距離内にある擁壁、門、塀等は、「計算建物タイプ」を「擁壁類」に設定しておくと、建物後退距離を算出するときに対象から除外されて「建物類」の計算建物までの距離が算出されます。
  　
• 鳥かごは、制限種別によって色分け表示されます。鳥かごの色は、「作図表現（ボリューム解析）」の「鳥かご」で変更できます。
  （詳しくは、「鳥かごの色を変更するには」を参照）

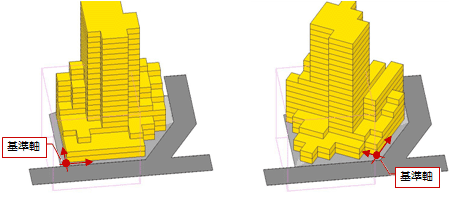

逆日影斜線計算で作成する、ボリュームデータの計算原点と方向を設定できます。

鳥かごメッシュの方向や、計算建物の起点・方向に影響します。

1. 「逆日影斜線計算」メニューから「計算軸設定」を選びます。
2. 入力モードが「1点方向」であることを確認します。
3. 計算原点と方向をクリックします。

4. 「逆日影斜線計算」メニューから「逆日影斜線計算」を選び、実行します。

メモ

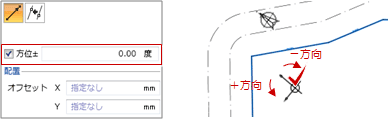

• 「方位±」にチェックを付けると、方位マークを参照して指定した角度で計算軸を設定できます。
  　
• 「オフセット」を入力することで、クリックした位置から設定値の分、ずらして配置できます。
• 入力モードの「要素角度参照」を使用すると、指定した線分に対して平行または垂直に計算軸を設定できます。ある敷地境界線に平行に建つように計画したい場合に、その境界線角度に計算軸を設定すると効率的なボリューム計画が可能です。
  （操作については、「指定した線分と平行・垂直に方位を設定するには」を参照）


各ボリューム計算に必要なデータは次のとおりです。

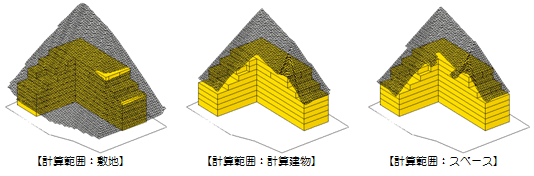

「計算範囲」では、逆日影の計算範囲を設定します。

計算範囲によって最大ボリュームが変わり、低層型では計算範囲が狭いほど最大ボリュームが有利になります。
