斜線計測線
斜線図確認
斜線の条件や高さを確認できる斜線図を作成します。
斜線図の位置となる計測線を入力するM830710_ssn_sec01
- 「斜線計測線」メニューから
「斜線計測線」を選びます。 - 斜線図の位置となる計測線の名称と対象斜線を設定します。
- 斜線高さを確認する計算建物の位置をクリックします。
- 対象の敷地境界線をクリックします。
作成した斜線図を確認するM830710_ssn_sec02
- 「斜線計測線」メニューから

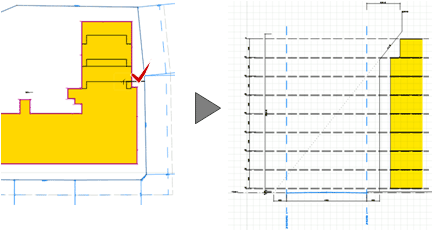

「斜線図確認」を選びます。 - 斜線計測線をクリックします。
「斜線図確認」ウィンドウが開きます。

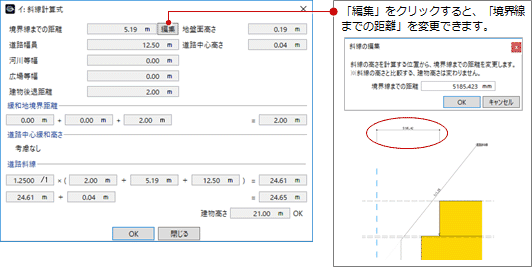

「斜線計算表」をクリックすると、計測点における斜線の計算式を確認できます。
- 確認が終了したら、「閉じる」をクリックします。
