計測線発散ライン

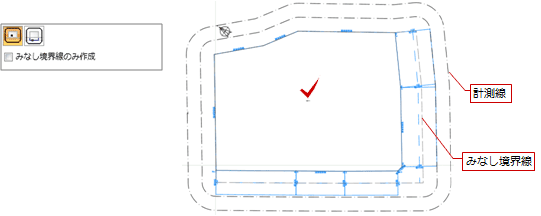

1. 「計測線」メニューから「計測線」を選びます。
2. 入力モードが「閉鎖方式」、「みなし境界線のみ作成」がOFFになっていることを確認します。
3. 敷地をクリックします。
   みなし境界線および閉鎖方式の計測線が配置されます。


メモ

• 「みなし境界線のみ作成」をONにして「みなし境界線」のみを作成した場合は、入力モードの「みなし境界線参照」を使用して計測線を発生させます。

入力済みの計測線（閉鎖法）に対して、発散曲線を追加します。

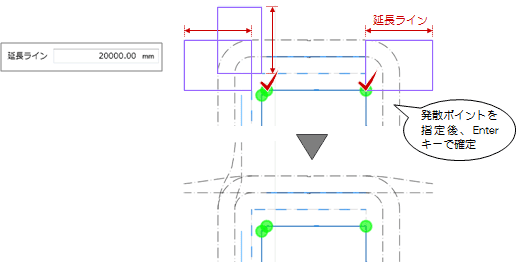

1. 「計測線」メニューから「発散ライン」を選びます。
   道路境界線・隣地境界線の情報から、発散曲線が作成できるポイントが緑色で表示されます。

2. 発散ラインを適用するポイントをクリックします。
3. 最後にEnterキーを押すと、発散ラインが配置されます。


タイプ	発散ラインのとり方
10ｍ以下の道路（緩和地境界）の場合	● 5ｍ発散ライン 各発散線と計測軸の交点から、発散線方向に5ｍの頂点を結んだ線（限界軸と交点以降は、限界軸上の直線）になります。 ● 10ｍ発散ライン 各発散線と計測軸の交点から、発散線方向に10ｍの頂点を結んだ線になります。また、5mラインと限界軸の交点以降は、限界軸から5mの頂点を結んだ線になります。
10ｍを超える道路（緩和地境界）の場合	● 5ｍ発散ライン 法規上、5ｍラインは限界軸に一致するため、限界軸上の直線になります。 ● 10ｍ発散ライン 各発散線と限界軸の交点から、発散線方向に5ｍの頂点を結んだ線になります。

メモ

• 発散ラインは以下の点が入力対象です。
  ・隅切り境界線と道路境界線の接点
  ・道路境界線と隣地境界線の接点
  ・道路境界線と道路境界線の接点で、且つ出隅になっている点
  ただし、「屈曲境界線を一つの境界線に設定する」がONで入力した道路境界線の出隅は対象外です。
• 隅切り部の発散ライン作成位置は、「日影設定」で設定します。
  （詳しくは、「隅切り部の発散ライン原点を設定するには」を参照）
