時刻日影
時刻日影図や指定時刻日影図を作成します。
時刻日影図を作成するM840310_jkn_sec01

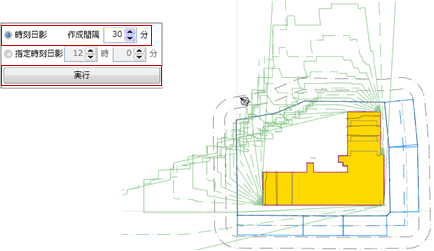

「時刻日影」をクリックします。- 「時刻日影」にチェックが入っていることを確認して、時刻日影図の間隔を設定します。
- 「実行」をクリックすると、指定した間隔で時刻日影図が作成されます。
| 参照するデータ | 内容 |
| 方位 | ・未入力時はY軸方向を真北として計算します。 |
| 地盤・敷地境界 | 「基本」タブ ・「平均地盤高」の設定値＋用途地域の測定面高さで計算します。 |
| 用途地域 | 「日影測定面・規制時間」タブ ・敷地の平均地盤高＋「平均地盤±」の設定値が測定面高さになります。 ・「緩和高」を設定時は測定面高さに緩和高を考慮します。 |
| 日影設定 | 「共通」タブ ・「緯度 北緯」「計算日時」の設定で計算します。 ・「規制時間帯」の対象時間の時刻図を作成します。 |
メモ
- 用途地域の「日影規制を有効にする」がOFFのときは、時刻日影線は灰色の破線で描画されます。
指定時刻日影図を作成するにはM840310_jkn_sec02

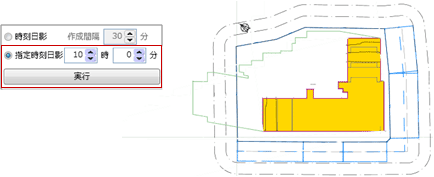

「指定時刻日影」にチェックを入れて、作成する日影図の時刻を設定します。
「実行」をクリックすると、指定した時刻の日影図が作成されます。
メモ

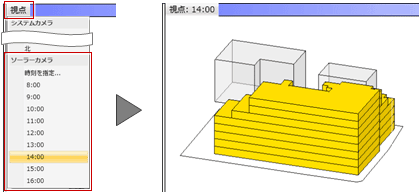

- 3Dビューの「視点」をクリックすると、指定した時刻の太陽位置から見たカメラ位置（太陽角度）を設定できます。日影の影響を受ける範囲を視覚的に判断できます。
