指定点日影／指定点日影表／指定点日影再計算／指定点日影NG確認

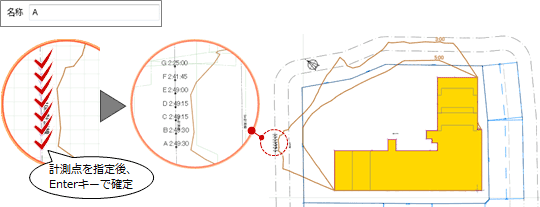

計測点を指定して日影時間を描画するM840350_stn_sec01

参照するデータ	内容
方位	・未入力時はY軸方向を真北として計算します。
地盤・敷地境界	「基本」タブ・「平均地盤高」の設定値＋用途地域の測定面高さで計算します。
用途地域	「日影測定面・規制時間」タブ・「日影規制を有効にする」がONのとき計算します。・5ｍライン・10mラインの「規制時間」の設定で等時間図を作成します。・敷地の平均地盤高＋「平均地盤±」の設定値が測定面高さになります。・「緩和高」を設定時は測定面高さに緩和高を考慮します。
日影設定	「共通」タブ・「緯度北緯」「計算日時」「規制時間帯」の設定で計算します。「計算設定」タブ・指定点日影計算の「計算時間間隔」の精度で計算します。

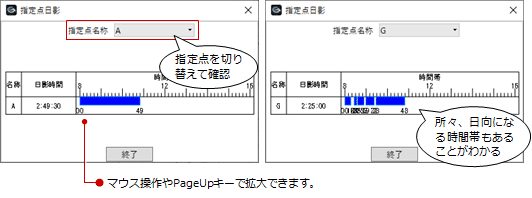

計測点の日影時間を詳細に確認するには、「指定点日影」メニューから「指定点日影表」を選びます。

日影になる時間帯をバーチャートで確認できます。

計算建物の形状や指定点の日影時間に変更があった場合は、「指定点日影」メニューから「指定点日影再計算」を選んで、配置済みの指定点日影を再計算します。

すべての指定点日影を再計算するときは、入力モードの「一括モード」で「実行」をクリックします。
再計算する指定点日影を限定するときは、入力モードを「範囲指定」に変更し、再計算の範囲を指定して「実行」をクリックします。

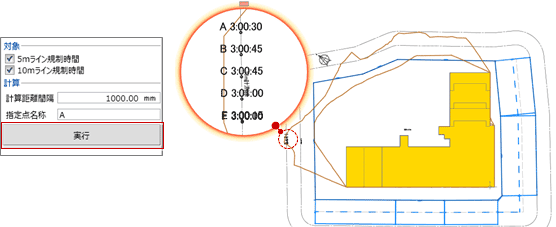

「指定点日影」メニューから「指定点日影NG確認」を選びます。
計算対象や間隔、指定点の開始名称を設定して、「実行」をクリックします。
5ｍ・10ｍラインの規制時間をオーパーするポイントに指定点が配置され、日影時間が描画されます。

例えば、規制時間帯が「8時～16時」で、10ｍライン規制時間が「3時間」の場合、11時、13時の時刻日影線と10ｍラインの交点間が計算対象になります。この区間を「計算距離間隔」で指定した間隔で指定点日影を計算し、規制時間をオーバーする指定点のみ自動配置されます。
　
規制時間をオーバーする指定点がない場合は、ツールバーにメッセージが表示されます。
なお、現在の設定でNG点がなくても、「計算距離間隔」を変更するとNG点が発生する場合があります。
