壁面日影線壁面日影図

鉛直面に対する時刻日影図を作成します。

計算建物による日影が、近隣のビルなどの壁面にどのように投影されるかを確認できます。

Closed

壁面の位置となる計測線を入力するM840370_hmn_sec01
  1. 「壁面日影線」メニューから「壁面日影線」を選びます。

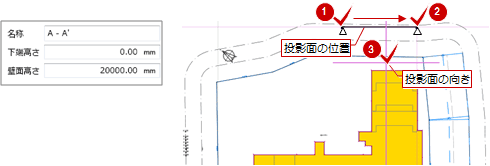

  2. 壁面の位置となる計測線の名称、投影される壁面の下端高さ、下端からの壁面高さを設定します。
  3. 壁面の幅（投影面の位置）と向き（日影を投影する側）を指定します。
Closed

壁面上の時刻日影図を確認するM840370_hmn_sec02

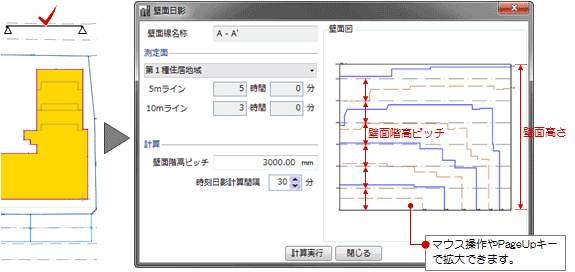

  1. 「壁面日影線」メニューから「壁面日影図」を選びます。
  2. 壁面日影線をクリックします。
  3. 壁面日影図を確認します。
    「壁面階高ピッチ」や「時刻日影計算間隔」を変更した場合は、「計算実行」をクリックして再計算します。
参照するデータ 内容
方位 ・未入力時はY軸方向を真北として計算します。
地盤・敷地境界 「基本」タブ
・「平均地盤高」の設定値＋用途地域の測定面高さで計算します。
用途地域 「日影測定面・規制時間」タブ
・敷地の平均地盤高＋「平均地盤±」の設定値が測定面高さになります。
・「緩和高」を設定時は測定面高さに緩和高を考慮します。
日影設定 「共通」タブ
・「緯度 北緯」「計算日時」の設定で計算します。
・「規制時間帯」の対象時間の時刻図を作成します。
壁面日影 ・「壁面階高ピッチ」の設定値で等高線を描画します。
・「時刻日影計算間隔」の間隔で時刻図を作成します。
