開口面積算定

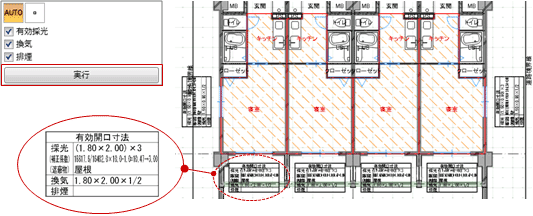

1. 「開口面積算定」をクリックします。
2. 入力モードが「一括」であることを確認します。
3. 計算の対象とするものにチェックを付けて、「実行」をクリックします。
   区画内にある外部建具の有効開口面積が計算され、表として配置されます。
   　

項目	有効開口寸法
採光	区画内にある建具、カタログ建具、カーテンウォール、サスペンドガラス、トップライト、ガラス屋根について有効開口面積を計算します。 有効開口面積 ＝ 建具区画の幅 × 高さ × 採光補正係数 ※「面種別」が「ガラス」の建具区画が計算対象になります。 ※ カーテンウォールについては、採光区画（スペース）に接する範囲の建具区画が計算対象になります。セットバックしたカーテンウォールは対象外です。 ※ トップライト、ガラス屋根については、直下階の区画が採光の計算対象になります。
換気	区画内にある建具、カタログ建具、カーテンウォールについて有効開口面積を計算します。 有効開口面積 ＝ 建具区画の幅 × 高さ × 開口率 ※ 開口率は、「LVS設定」の「換気・排煙」タブで設定します。
排煙	区画内にある建具、カタログ建具、カーテンウォールについて有効開口面積を計算します。 有効開口面積 ＝ 建具区画の幅 × 高さ（排煙有効高さを考慮）× 開口率 ※ 排煙有効高さ、開口率は、「LVS設定」の「換気・排煙」タブで設定します。

メモ

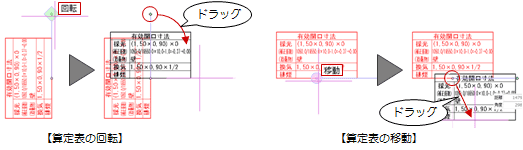

• 算定表はハンドルをドラッグすることで回転や移動ができます。

• 不要な算定表はDeleteキーで削除します。算定表のない建具は「判定」や「判定根拠確認」で集計されません。
• 算定表の位置はデータ保存時に記憶されますが、再度「開口面積算定」を実行すると、位置が初期化されます。

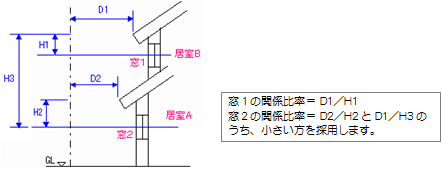

採光補正係数は「 水平距離（D）／垂直距離（H）× α－β」で求めます。
　

この計算値をもとに、次のような調整がかけられて決定します。
α、β、許容水平距離には、「LVS設定」の「有効採光」タブで設定した用途地域ごとの値が連動します。

メモ

• 算定表にて、採光の（補正係数）でみられる「→」は、この調整を示しています。
  　

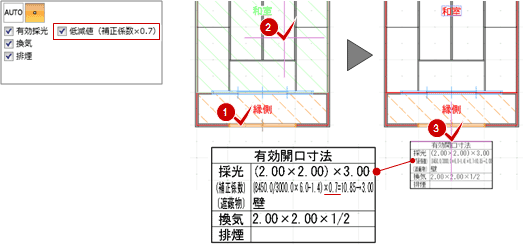

和室の外側に90cm以上の縁側がある場合は、個別に建具を指定して算定表を配置します。

1. 区画に面している建具しか指定できないため、縁側にも「採光・換気区画」または「換気区画」を入力しておきます。
2. 「開口面積算定」をクリックします。
3. 入力モードを「個別」に変更します。
4. 「低減値（補正係数×0.7）」をONにします。
5. 建具をクリックして、採光・換気区画をクリックします。
6. 算定表の配置位置を指定します。
