開口条件確認

区画面積の内訳や開口面積の内訳を表示して、判定の根拠を確認します。

開口条件を変更して、随時判定を確認しながら編集できます。

Closed

採光の水平・垂直距離を変更するM860360_kjo_sec02

採光の有効開口寸法を確認し、安全率を見た寸法に編集する場合の操作を解説します。
　

  1. 対象が「採光」になっていることを確認します。

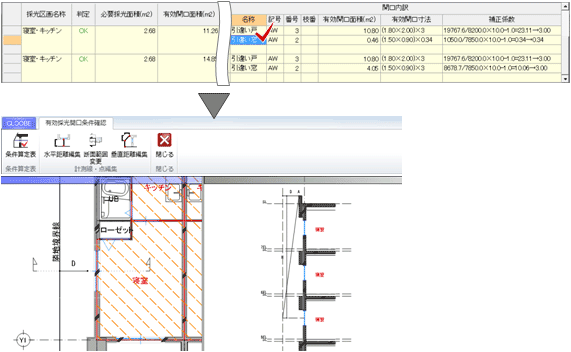

  2. 建具を選択して、「開口条件確認」をクリックします。
    「法規LVS－開口条件確認」ウィンドウが開き、「D（水平距離）」「H（垂直距離）」「A（開口部の直上点）」がビュー表示されます。
    　
  3. 「条件算定表」をクリックします。

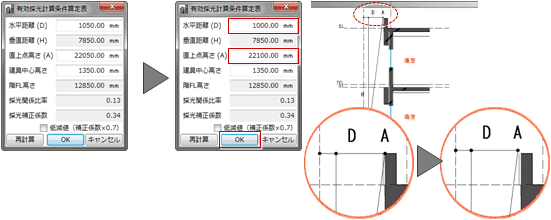

  4. 「水平距離」「直上点高さ」を変更して、「OK」をクリックします。
    ビュー表示の寸法位置が変更されます。
  5. 「閉じる」をクリックして、確認画面で「はい」をクリックします。
    「法規LVS－判定根拠確認」ウィンドウに戻ります。
    　
  6. 補正係数や有効開口面積が変更されたことを確認します。
    　

メモ

  • 「条件算定表」で表示される値は、以下を参照しています。
    なお、編集可能な値を変更した場合は「再計算」をクリックすると関連値が変更されます。
    • 項目 値 編集
    水平距離（D） 開口部の真上点（A）から、境界線など距離計算の対象要素までの水平距離 ○
    垂直距離（H） 開口部の真上点（A）から、建具中心線までの高さ
    ※「直上点高さ－（建具中心高さ＋階FL高さ）」で計算します。    		 ×
    真上点高さ（A） 設計GLから、開口部の真上点（A）までの高さ ○
    建具中心高さ 建具入力階FLから、建具中心線までの高さ ○
    階FL高さ 設計GLから、建具入力階FLまでの高さ ×
    採光関係比率 「水平距離（D）／垂直距離（H）」の計算値 ×
    採光補正係数 「水平距離（D）／垂直距離（H）× α－β 」の計算値
    （詳しくは、「採光補正係数について」を参照）
    ※「低減値」がONのときは「採光補正係数×0.7」で計算します。    		 ○
  • 次のコマンドを使用して、平面・断面ビューから計測位置を変更することもできます。
    • コマンド 内容
    「水平距離編集」 平面ビューにて、水平距離の計測位置や視点方向を変更します。
    「断面範囲変更」 平面ビューにて、断面の切断範囲や視点方向を変更します。
    「垂直距離編集」 断面ビューにて、垂直距離の計測位置を変更します。
Closed

排煙有効高さを変更するM860360_kjo_sec03

排煙有効高さを変更する場合の操作を解説します。
　

  1. 対象が「排煙」になっていることを確認します。

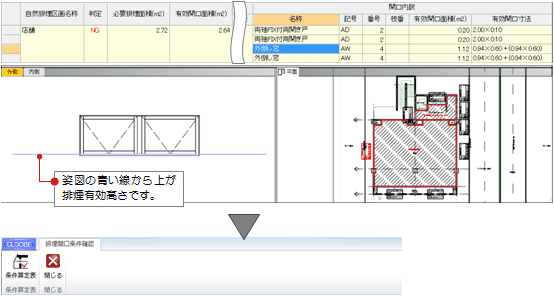

  2. 建具を選択して、「開口条件確認」をクリックします。
    「法規LVS－開口条件確認」ウィンドウが開き、選択した建具の断面が表示されます。
    　
  3. 「条件算定表」をクリックします。

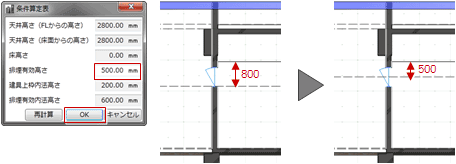

  4. 「排煙有効高さ」を変更して、「OK」をクリックします。
    排煙有効高さを示す点線の位置が変更されます。
    　
  5. 「閉じる」をクリックして、確認画面で「はい」をクリックします。
    「法規LVS－判定根拠確認」ウィンドウに戻ります。
    　

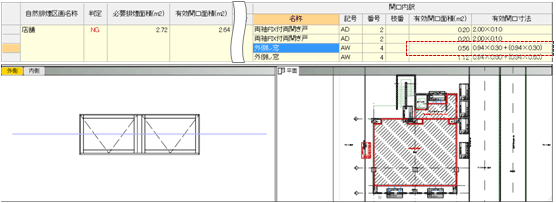

  6. 有効開口面積が変更されたことを確認します。
    　

メモ

  • 「条件算定表」で表示される値は、以下を参照しています。
    なお、編集可能な値を変更した場合は「再計算」をクリックすると関連値が変更されます。
    • 項目 値 編集
    天井高さ（FLからの高さ） 当該建具上のスペースの、FLからの天井高さ ×
    天井高さ（床面からの高さ） 当該建具上のスペースの、床面（スペース床高）からの天井高さ ×
    床高さ 当該建具上のスペースの、FLからの床高さ ×
    排煙有効高さ スペース天井高からのマイナス値 ○
    建具上枠内法高さ スペース天井高から、当該建具の建具区画上端高までのマイナス値 ×
    排煙有効内法高さ 排煙有効高さの値から、建具上枠内法高さをマイナスした値 ×
