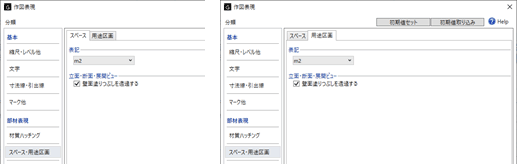

スペース・用途区画

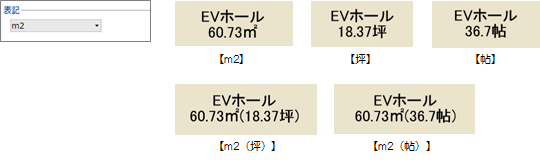

スペースおよび用途区画について、面積を表記するときの単位を設定します。

メモ

• スペース・用途区画の面積の単位や丸めは、「オプション（CAD環境）」の「表記法設定」をクリックして「標準」の「面積」で設定します。
  坪・帖数の丸めは、「オプション（CAD環境）」の「坪・帖設定」で設定します。

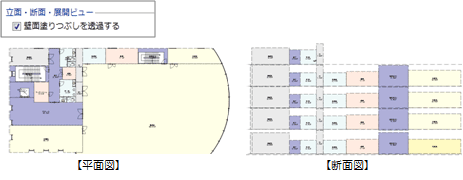

「壁面塗りつぶしを透過する」は、次図のようなスペース・用途区画を塗りつぶした図を作成する場合に使用します。

　

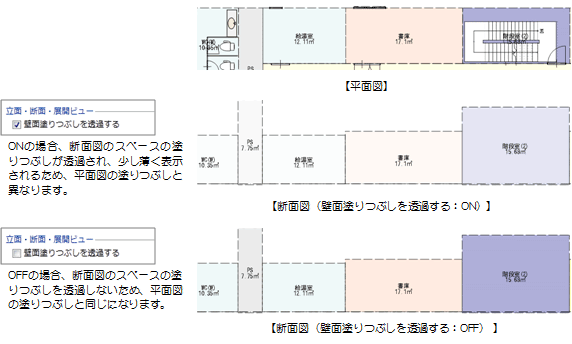

「壁面塗りつぶしを透過する」がONの場合、平面ビューと立面・断面・展開ビューではスペース・用途区画の塗りつぶし色が異なり、立面・断面・展開ビューの方が少し薄く表示されます。

すべてのビューで塗りつぶし色を合わせたい場合はOFFにします。
