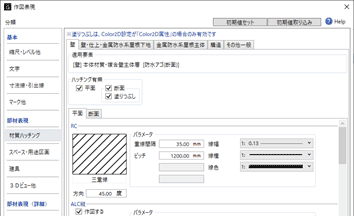

材質ハッチング

壁の主体層、下地層、構造躯体などの分類別に、材質ごとのハッチングを設定します。

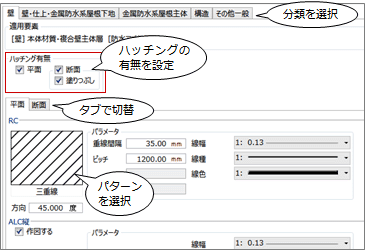

1. 各分類の「適用要素」を確認して、変更したい部材が属する分類のタブを選びます。
2. 「平面」タブまたは「断面」タブを選びます。

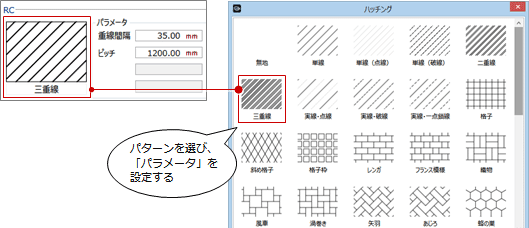

3. 各材質のハッチング部分をクリックして、パターンを選択します。
   （分類とパターンについては、「ハッチングの適用要素とパターン」を参照）
4. 「パラメータ」を設定します。
5. 「線幅」「線種」「線色」でハッチングの線幅などを設定します。


メモ

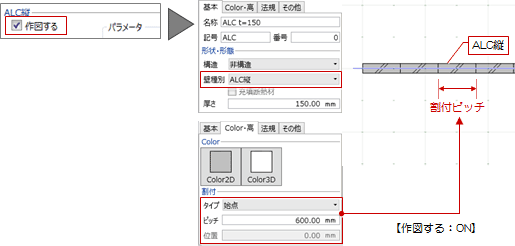

• ALC縦などハッチングが固定のものは、「作図する」のチェックで作図するかどうかを切り替えます。
  なお、ピッチは部材のプロパティで変更します。
  　

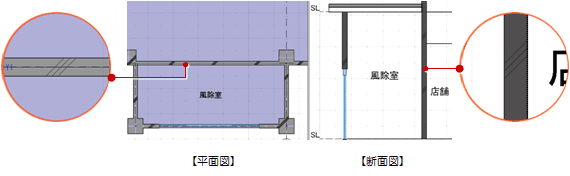

• 「ハッチング有無」の「平面」「断面」がONの場合に、各ビューでハッチングが表示されます。

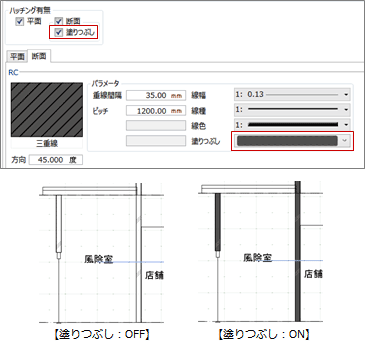

  また、断面ビューにおいて、切断面を塗りつぶし表示にしたい場合は、「塗りつぶし」をONにして各材質の「塗りつぶし」で色を設定します。

• 「塗りつぶし」は、Color2D設定が「Color2D属性」の場合のみ有効です。

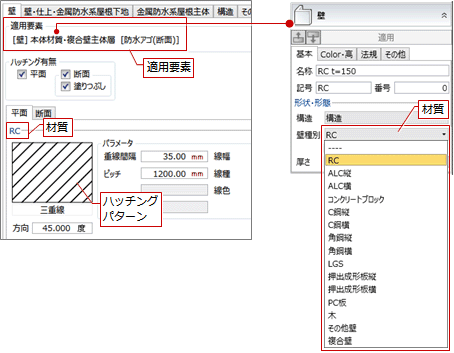

適用要素

ハッチングは適用要素ごと（壁、屋根などの分類）に設定します。例えば、壁のハッチングは「壁」タブ、柱を変更する場合は「構造」タブで変更します。

ハッチングを表示できるのは、プロパティに材質の設定をもつ部材です。

タブ	適用要素	平面ハッチング	断面ハッチング
壁	壁本体の材質 複合壁の主体層 防水アゴ（断面のみ）	RC ALC縦 ※ コンクリートブロック ※ C鋼縦 ※ 角鋼縦 ※ LGS ※ 押出成形板縦 ※ PC板 木 ※ その他壁 充填断熱材	RC ALC縦 ALC横 コンクリートブロック C鋼縦 C鋼横 角鋼縦 角鋼横 LGS 押出成形板縦 押出成形板横 PC板 木 その他壁 充填断熱材
壁・仕上・金属防水系屋根下地	複合壁の下地層 仕上・金属防水系屋根の下地層	塗り材 組積材 シート 断熱材 空気層 フカシ 受け材 ボード その他	塗り材 組積材 シート 断熱材 空気層 フカシ 受け材 ボード その他
金属防水系屋根主体	金属防水系屋根の主体層		RC PC板 ALC デッキスラブ S母屋 木母屋
構造	平面： 柱、梁、垂直ブレース、べた基礎、片持ち基礎 断面： 梁、スラブ、垂直ブレース、水平ブレース、階段／スロープの踏込・ささら桁、べた基礎、片持ち基礎、連続基礎、独立基礎、柱型	RC S SRC PC 木	RC S SRC PC 木 ALC デッキスラブ
その他一般	塀フェンス、手摺、縁石、水路側溝、擁壁、建具枠、化粧材、巾木、廻縁、軒、笠木、水切、下端見切	コンクリート モルタル タイル コンクリートブロック 石 鉄 アルミニウム ステンレス 木 樹脂 その他	コンクリート モルタル タイル コンクリートブロック 石 鉄 アルミニウム ステンレス 木 樹脂 その他

メモ

• ※印のハッチングは、プロパティ「Color・高」タブの「割付ピッチ」で設定します。
  また、ピッチは「専用設計ツール」タブの「割付」メニューの「壁割付編集」で変更できます。

　

ハッチングパターン

単線	単線（点線）	単線（破線）	二重線
三重線	実線・点線	実線・破線	実線・一点鎖線
格子	斜め格子	格子枠	レンガ
フランス模様	織物	風車	渦巻き
矢羽	あじろ	蜂の巣	イチョウ
十字	交互斜線	円	草
コロニアル	瓦	瓦棒	断熱材1
断熱材2	断熱材3	断熱材4	断熱材5
スタッド	胴縁	C鋼	角鋼
CB・ALC	PC	目地	クラッシャラン
GL	波
