壁面日影図 ／ 天空図 ／ 天空算定図 ／ 天空率アイソメ図 ／ 地盤展開図 ／ 斜線図

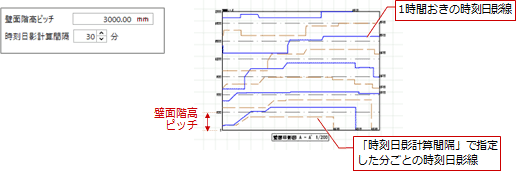

壁面日影図のときに設定できます。

壁面の階高ピッチと時刻日影の計算間隔を設定します。

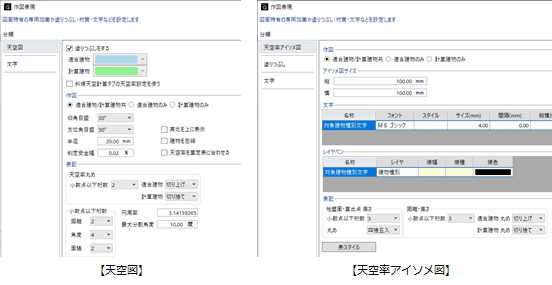

天空図のときに設定できます。

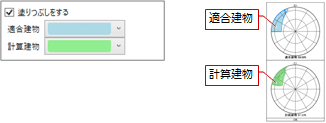

天空図の適合建物と計算建物の部分を塗りつぶす場合は、「塗りつぶしをする」をONにして塗りつぶし色を設定します。
　

「天空率設定」で設定した作図条件で天空図を作成する場合は、「斜線天空計算タブの天空率設定を使う」をONにします。OFFの場合は条件を設定します。

詳しくは、「天空図の作図条件を変更するには」を参照してください。

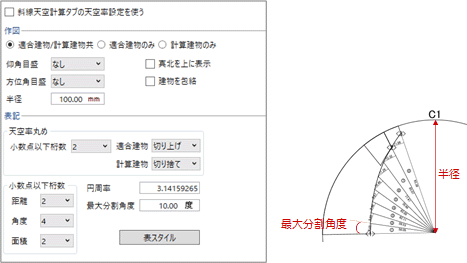

天空算定図のときに設定できます。

「天空率設定」で設定した作図条件で天空算定図を作成する場合は、「斜線天空計算タブの天空率設定を使う」をONにします。OFFの場合は条件を設定します。

詳しくは、「天空図の作図条件を変更するには」を参照してください。
　

メモ

• 「表スタイル」については、「面積表の表記・サイズ・スタイルについて」を参照してください。

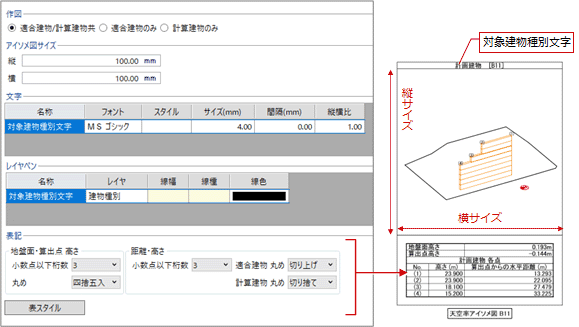

天空率アイソメ図のときに設定できます。

アイソメ図の作図対象やサイズ、タイトル文字のフォントやレイヤ、表の表記などについて設定します。
　

メモ

• 「表スタイル」については、「面積表の表記・サイズ・スタイルについて」を参照してください。

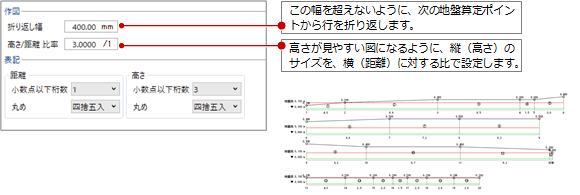

地盤展開図のときに設定できます。

地盤展開図の折り返し幅や「高さ/距離」の比率、表記について設定します。

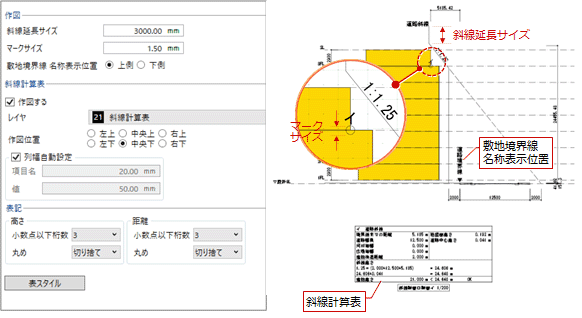

斜線図のときに設定できます。

斜線図の表現や斜線計算表の位置、丸めなどについて設定します。

メモ

• 「表スタイル」については、「面積表の表記・サイズ・スタイルについて」を参照してください。
