一般図寸法線詳細図寸法線最新の寸法線に更新

1. 「寸法線」メニューから「一般図寸法線」を選びます。

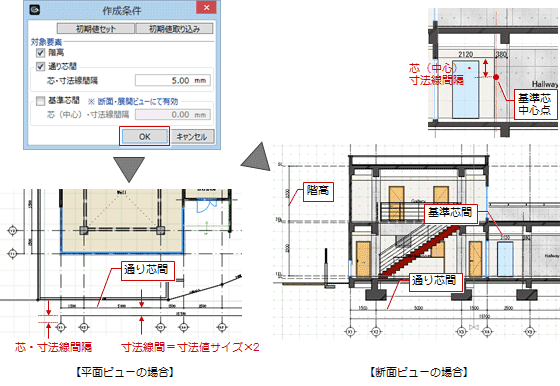

2. 入力モードが「自動」であることを確認して、「実行」をクリックします。
3. 「作成条件」ダイアログで描画する対象要素をONにします。
   （設定については、「図面作成時に寸法線を加筆するには」を参照）
4. 「OK」をクリックします。
   アクティブなビューの対象要素に寸法線が入力されます。
   　

メモ

• その他の入力モードについて


  入力モード	アイコン	内容
  線間寸法		通り芯、基準芯のうち、指定した2要素間の寸法線を入力します。 ※ 平面ビューのみ対象です。
  交点寸法		通り芯、基準芯のうち、指定した2要素間で対象要素に交わる点に寸法線を入力します。 ※ 平面ビューのみ対象です。

• 寸法線のフォントや文字サイズ、矢印形状などは、作図表現（寸法線・引出線）の「オブジェクト寸法線」タブで設定します。
  （詳しくは、「寸法線・引出線の表現を設定するには」を参照）
• スパン変更やオブジェクトのサイズ変更などがあった場合は、「最新の寸法線に更新」で寸法線を更新できます。
  （詳しくは、「寸法線を最新の状態に更新する」を参照）

1. 「寸法線」メニューから「詳細図寸法線」を選びます。
2. 入力モードが「自動」であることを確認して、「実行」をクリックします。

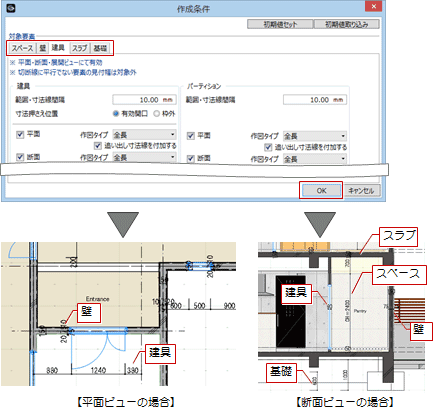

3. 「作成条件」ダイアログの各タブで描画する寸法をONにします。
   （各タブの設定については、「図面作成時に寸法線を加筆するには」を参照）
4. 「OK」をクリックします。
   アクティブなビューの対象要素に寸法線が入力されます。
   　

メモ

• その他の入力モードについて


  入力モード	アイコン	内容
  1点指定		対象オブジェクトを指定して、任意の位置に寸法線を入力します。 ※「詳細」をクリックすると作成条件を設定できます。

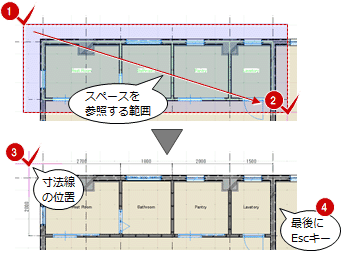

  スペース参照		平面ビューでスペースの寸法線を入力します。

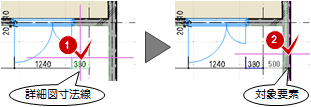

  追い出し寸法		入力済みの詳細図寸法線と、通り芯・基準芯・詳細図寸法線間の寸法線を入力します。

• 寸法線のフォントや文字サイズ、矢印形状などは、作図表現（寸法線・引出線）の「オブジェクト寸法線」タブで設定します。
  （詳しくは、「寸法線・引出線の表現を設定するには」を参照）
• スパン変更やオブジェクトのサイズ変更などがあった場合は、「最新の寸法線に更新」で寸法線を更新できます。
  （詳しくは、「寸法線を最新の状態に更新する」を参照）
• 次の参照状態のモデルは、詳細図寸法線の対象となりません。
  外部参照（取り込み前）、階参照、ユニット

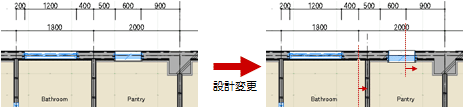

オブジェクト寸法線を入力後に、スパン変更やオブジェクトのサイズ変更などがあった場合、次のようにして寸法線に反映させます。
　

1. 「寸法線」メニューから「最新の寸法線に更新」を選びます。

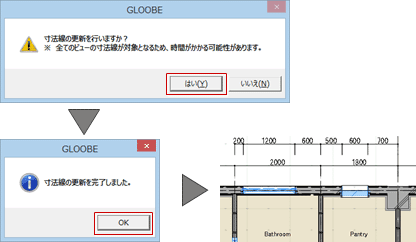

2. 確認画面で「はい」をクリックします。
3. 完了の確認画面で「OK」をクリックします。
   オブジェクトを参照して、寸法線が再描画されます。
