姿図番号割り当て

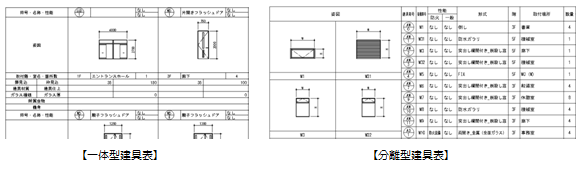

建具姿図と建具分類性能表を分けて記載する分離型の建具表を作成する場合に、建具姿図に姿図番号・記号を付けて建具分類性能表と関連付けます。
メモ
- 建具分類性能表の中に姿図を書き込む一体型の建具表を作成する場合は、この作業は必要ありません。
姿図番号を付ける

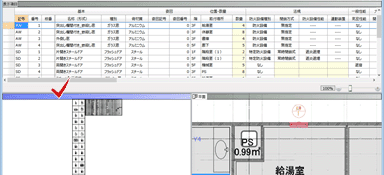

- 「建具表」タブの姿図ビューをアクティブにします。

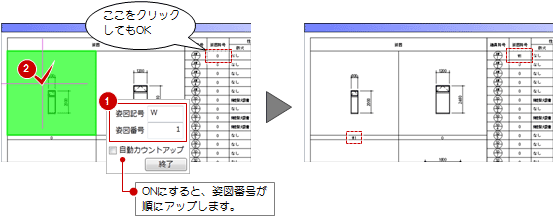

「姿図番号割り当て」をクリックします。- 姿図記号・姿図番号を入力して、建具表ビューの姿図部分、または性能表の姿図符号欄をクリックします。
姿図の下や性能表の姿図符号欄にセットされます。

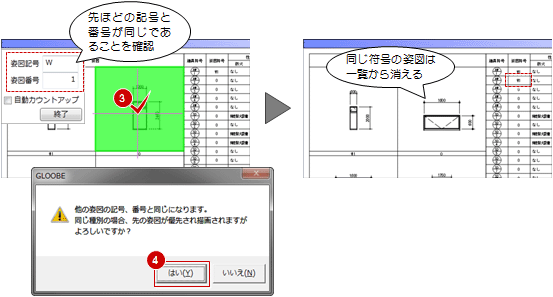

- 続けて、同じ姿図記号・姿図番号を付けたい場合は、該当する姿図をクリックします。
他の姿図と同じであることを示す確認画面で「はい」をクリックすると、同じ符号がセットされた姿図は一覧から消え、次の姿図が繰り上がって表示されます。
- 同様にして、他の姿図も整理します。
