寸法線の設定

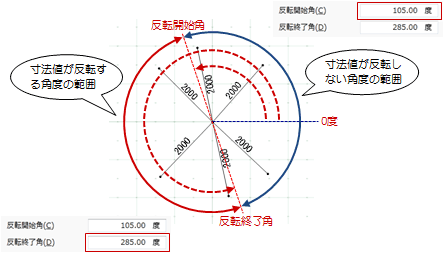

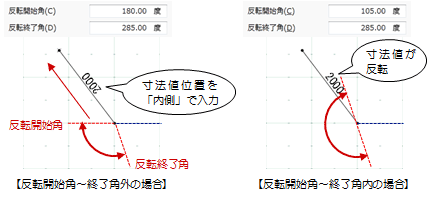

「反転開始角」「反転終了角」

寸法値を180度回転 （反転）して表示する範囲の開始角・終了角を設定します。

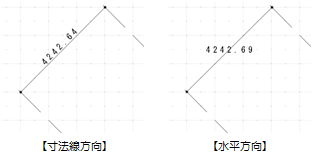

「寸法値方向」

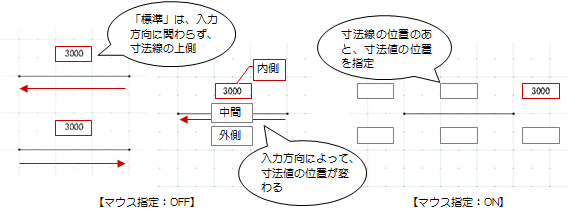

「寸法値位置」

「マウス指定」がONの場合は、寸法線の位置を指定した後、マウスで寸法値の位置を指定します。

メモ

• 「寸法値方向」が「水平」の場合、寸法値の位置は寸法線上の中央に配置されます（プログラム固定）。

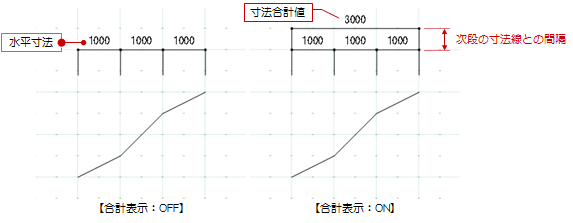

「合計表示」「次段の寸法線との間隔」

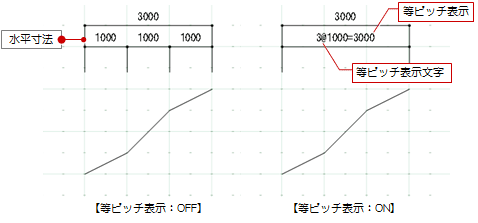

「等ピッチ表示」「等ピッチ表示文字」

「同じ値の寸法線の数×寸法値＝寸法合計」で表示したい場合に使用します。

「寸法補助線」

寸法補助線を付けない場合は「寸法補助線」をOFF、付ける場合はONにします。
寸法補助線の線幅、線色は、寸法線と同じになります。

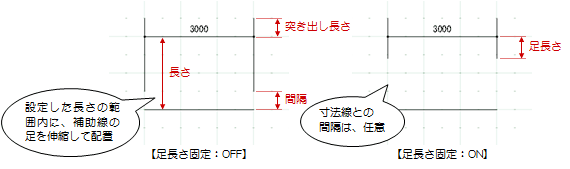

「足長さ固定」「足長さ」「突き出し長さ」

補助線の長さを固定する場合は「足長さ固定」をONにして、「足長さ」を設定します。
固定しない場合は「足長さ固定」をOFFにして、「長さ」「間隔」を設定します。

メモ

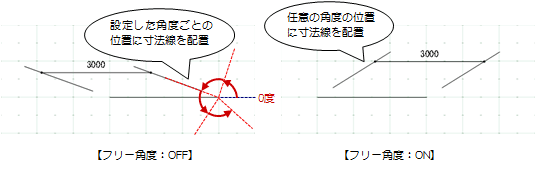

• 補助線の傾き角度をマウスの位置で自由に指定したいときは、「フリー角度」をONにします。


「ストレッチ」

水平・垂直寸法において、指定した要素の入力点から補助線を引きたい場合はONにします。「足長さ固定」がOFFのときに設定できます。

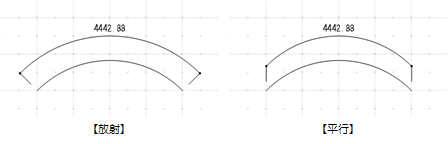

「補助線形状」

円弧寸法のときに設定できます。

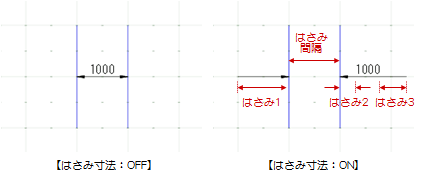

「はさみ寸法」

狭い間隔の寸法を出すときなどに、はさみ形状にしたい場合にONにします。

メモ

• 「はさみ間隔」には寸法線をはさみ形状にする場合の最長間隔を設定します。最長間隔を超える寸法線は普通の寸法線になります。

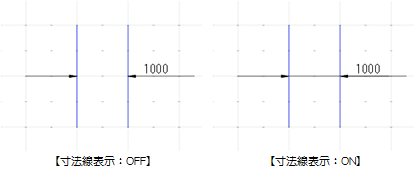

• はさみ間隔に線を表示したい場合は「寸法線表示」をONにします。
