PDF取込アシスト

PDFを図面、画像、または下図に画像として取り込みます。

PDFがCADデータの場合、線データに変換して取り込むことができます。線データに変換できないものは画像として取り込まれます。

PDFファイルからデータを取り込む

取り込み先の図面を開きます。
「変換」メニューから「PDF取込アシスト」を選びます。
PDFデータファイルを選択して、「開く」をクリックします。

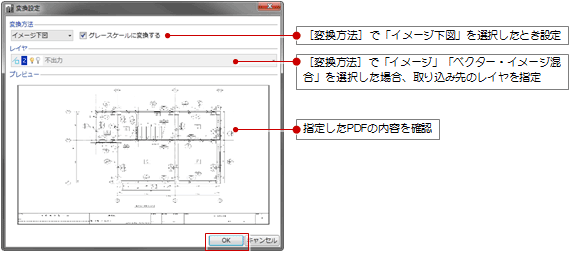

取り込むPDFファイルの内容を「プレビュー」で確認します。
変換方法を選択します。
「イメージ下図」：レイヤには取り込まずに、下図にイメージを取り込みます。
「イメージ」：指定したレイヤにイメージを取り込みます。
「ベクター・イメージ混合」：指定したレイヤにベクターもしくはイメージを取り込みます。
「OK」をクリックします。
「倍率」にPDFの内容を貼り付ける倍率を設定します。
他階の平面に取り込む場合は、「上階へ」「下階へ」で切り替えます。
配置する位置をクリックします。

メモ

「変換設定」でプレビューの内容が見にくい場合は、マウスで「変換設定」ウィンドウを広げてみてください。
「ベクター・イメージ混合」を選択した場合、PDFからCADデータに変換できるものはベクター、変換できないものはイメージに変換されます。
