倍率伸縮マウス指定伸縮部分移動

選択したデータを伸縮します。

Closed

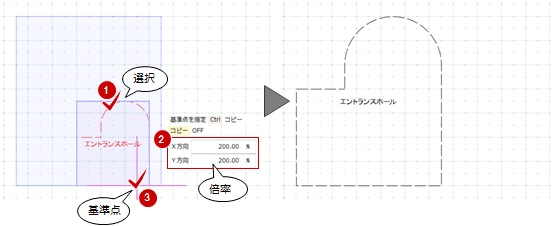

倍率を指定してデータを伸縮するM310540_ssk_sec01
  1. 「伸縮」メニューから「倍率伸縮」を選びます。
  2. データを選択します。
  3. カーソルエディットにX・Y方向の倍率を入力します。
  4. 基準点をクリックします。

メモ

  • Ctrlキーを押しながら伸縮後の基準点をクリックすると、コピーになります。
  • 柱、壁などのオブジェクトの場合、幅、せいは変更されません。
Closed

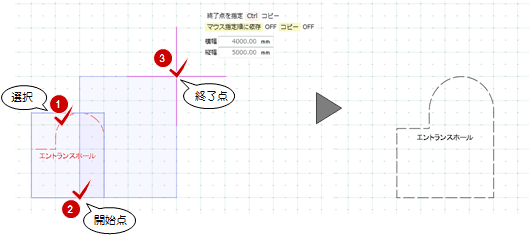

マウスでデータを伸縮するM310540_ssk_sec02
  1. 「伸縮」メニューから「マウス指定伸縮」を選びます。
  2. データを選択します。
  3. 伸縮する範囲の開始点と終了点をクリックします。

メモ

  • コマンドサポートウィンドウの「マウス指定順に依存」がOFFの場合は、領域の左下が伸縮の基準点となります。
    ONの場合は、指定する領域の1点目を基準点とするため、1点目の位置によって方向を反転できます。
  • コマンドサポートウィンドウの「文字列の角度」については、「文字列の制御について」を参照してください。
  • Ctrlキーを押しながら伸縮範囲の2点目をクリックすると、コピーになります。
Closed

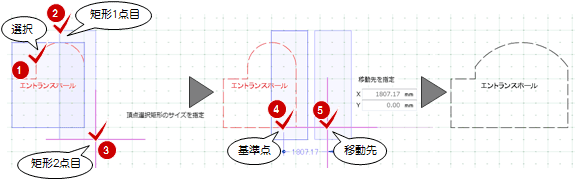

データの一部を移動して変形するM310540_ssk_sec03
  1. 「伸縮」メニューから「部分移動」を選びます。
  2. データを選択します。
  3. 移動する矩形範囲の1点目と2点目をクリックします。
  4. 移動の基準点をクリックします。
  5. 移動先をクリックします。

メモ

  • 壁、梁などのオブジェクトの長さも変更できます。
