延長止線
結線
指定した線上まで伸縮したり、指定した2つの線を交点で結びます。
指定した線上まで伸縮するM310610_lin_sec01
「延長止」をクリックします。- 伸縮するデータの指定方法を設定します。
- 伸縮するデータ、基準となる要素を指定します。

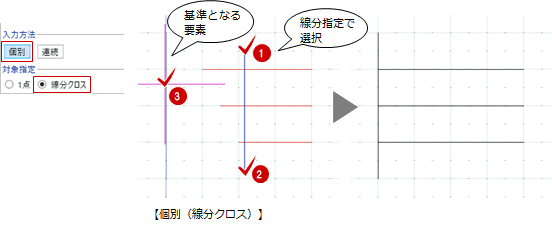

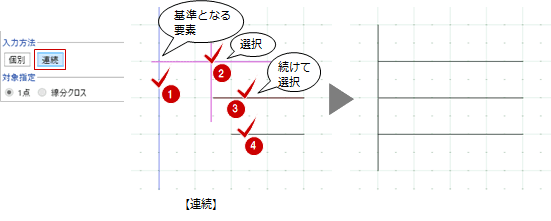

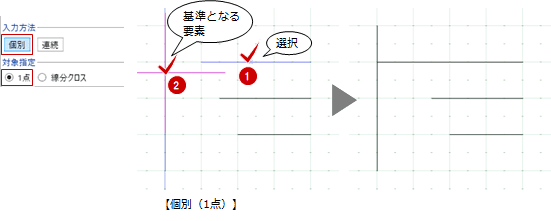

指定方法によって、次のように操作が異なります。
メモ
- 壁や笠木など線状のオブジェクトも伸縮できます。
2つの線分を結合するM310610_lin_sec02

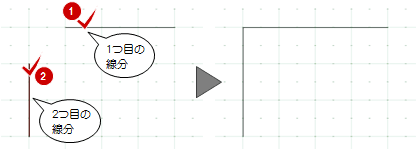

「結線」をクリックします。- 1つ目の線分をクリックします。
- 2つ目の線分をクリックします。
メモ
- 線分と線分、線分と円弧の結合はできますが、円弧と円弧は結合できません。
- 壁や笠木など線状のオブジェクトも結合できます。
- 次のような同一ライン上の線分は結合できません。
