辺に分解面取重複カット

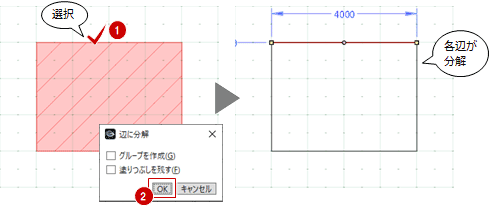

1. 「領域編集」メニューから「辺に分解」を選びます。
2. 分解する領域をクリックします。
3. 「辺に分解」ダイアログで分割する条件を設定して、「OK」をクリックします。


メモ

• 「グループを作成」をONにすると、分解された要素をグループ化して「グループ選択」でまとめて選択できます。分解された各要素は、「選択」でそれぞれの要素を選択できます。
• 「塗りつぶしを残す」をONにすると、領域の塗りつぶし、ハッチングを残します。OFFの場合、塗りつぶし、ハッチングを削除します。

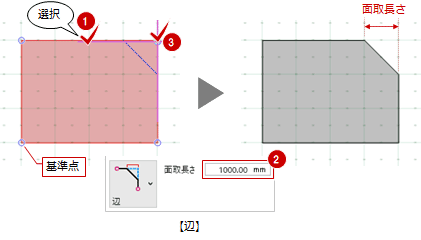

1. 「領域編集」メニューから「面取」を選びます。
2. 面取りする領域をクリックします。

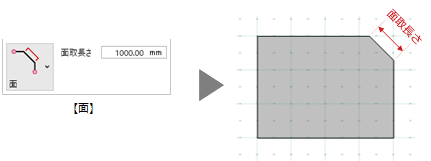

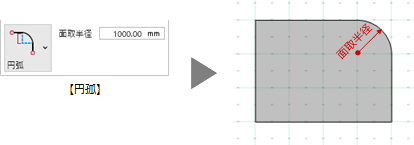

3. 面取りの形状と長さなどを設定します。
4. 面取りする角をクリックします。
   指定できる角に基準点が表示されるので、基準点を指定します。

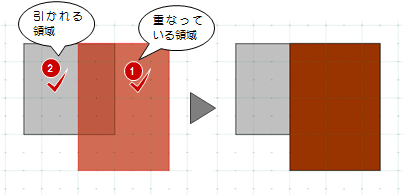

1. 「領域編集」メニューから「重複カット」を選びます。
2. 重なっている領域をクリックします。
   残す方の領域を1つ目に指定します。
3. 2つ目の領域をクリックします。
   2つ目に指定した領域が削除されます。
