頂点追加・削除

領域の辺に頂点を追加、削除して変形します。

頂点を追加・削除する

「領域編集」メニューから「頂点追加・削除」を選びます。
編集する対象の領域をクリックします。

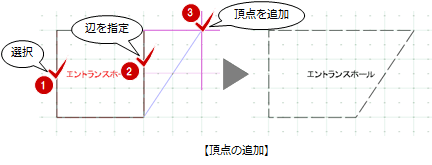

頂点を追加する辺、または削除する頂点をクリックします。
辺をクリックした場合は、追加する頂点の位置をクリックします。

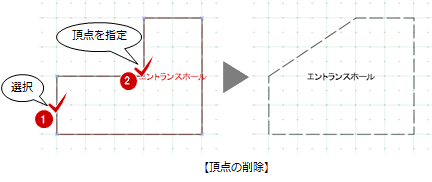

頂点をクリックした場合は、その点が削除されます。

メモ

「多角」メニューで入力した図形、「線分」メニューで入力した線分や連続線には、頂点を追加できません。
敷地境界・地盤、スペース、スラブなどのオブジェクトにも頂点を追加できます。
