3D引出線

3Dビュー上のオブジェクトのプロパティ情報を参照し、引出線として描画します。

3D引出線の対象要素は、柱、壁、壁（パラペット）、梁、スラブ、ブレース、仕上、廻縁、巾木、サスペンドガラス、パーティション、建具、カタログ建具、カタログ部品、設備です。

3Dビュー上に引出線を描画する

「引出線」をクリックします。

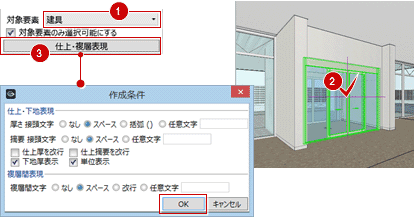

「対象要素」で引出線を表示するオブジェクトを選びます。
オブジェクトをクリックします。
「対象要素のみ選択可能にする」をONにしておくと、対象要素のみがハイライト表示されて選びやすくなります。
「仕上・複層表現」をクリックし、引出線の表現を設定して、「OK」をクリックします。
（設定については、「図面作成時に引出線を加筆するには」を参照）
　

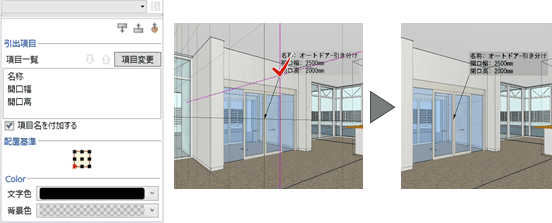

テンプレートから引出線の種類を選びます。
「項目変更」をクリックして引出項目を追加することもできます。
（詳しくは、「プロパティ引出線のテンプレートを登録するには」を参照）

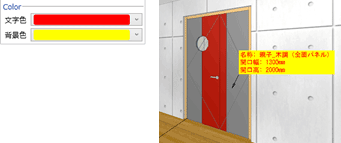

引出線の文字色と背景色を設定します。
3Dビュー上にグリッド面が表示されるので、引出線の入力位置をクリックします。

　

メモ

手順7で表示されるグリッド面の向きを変更したいときは、キーボードのQキーを押します。
引出文字のフォント、サイズなどは、作図表現（寸法線・引出線）の「3D引出線」タブで設定します。文字色と背景色はプロパティで設定します。
　

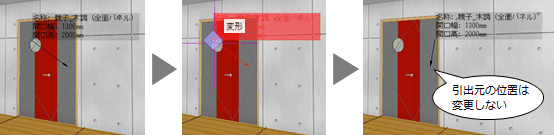

3D引出線を選択したときのハンドルが「◇変形」の状態でドラッグすると、3D引出線の表示位置を変更できます。
　
3D引出線は3Dビュー・クリップビューが対象で、断面・立面・展開ビューは対象外です。
