項目表示設定
「属性参照文字」の内容を、設定した値でサンプル表示します。
項目に表示する値を設定する

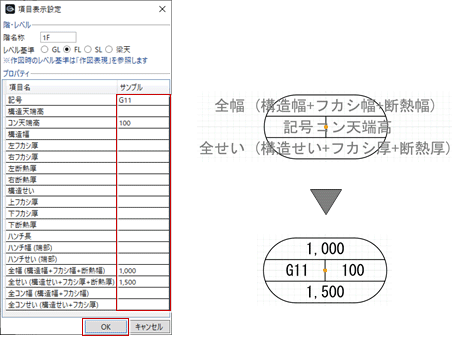

「項目表示設定」をクリックします。- 属性参照文字を配置した項目にサンプル値を入力して、「OK」をクリックします。
記号がサンプル値で表示されます。
メモ

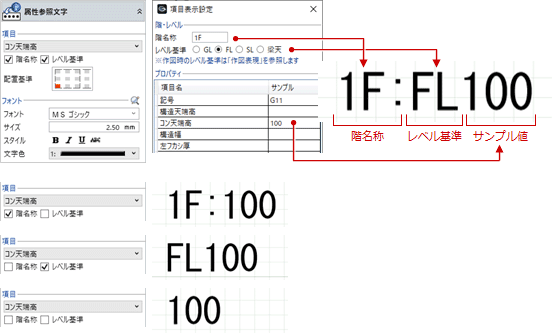

- 「階名称」「レベル基準」のプロパティ項目がある属性参照文字を配置した場合は、項目表示設定の「階・レベル」の内容が連動してサンプル表示されます。

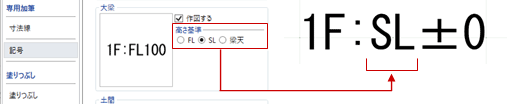

躯体図の作成時に自動配置される記号のレベル基準は、作図表現（記号）の「高さ基準」が連動します。

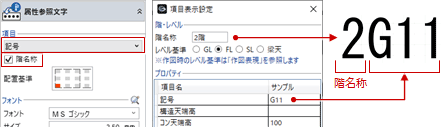

- 「記号」の「階名称」をONにした場合は、階名称から末尾の「F」「階」を除いて付けられます。

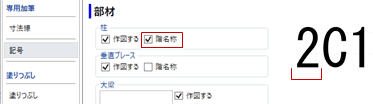

柱・壁については、作図表現（記号）の「階名称」のON/OFFを参照します。
