ボリューム解析図表の作図要素

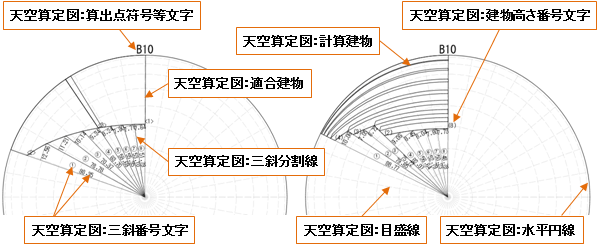

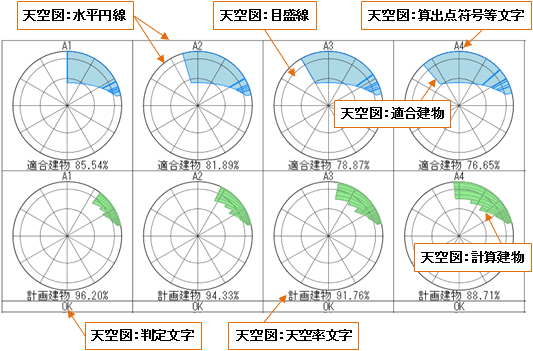

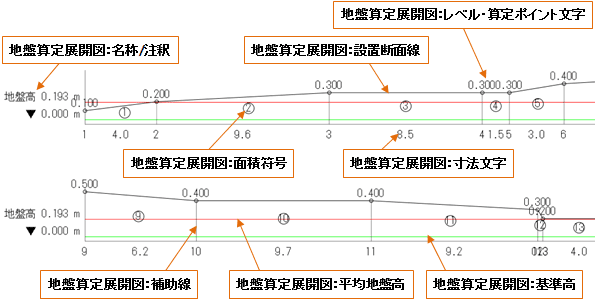

ボリューム解析配置図、天空率アイソメ図、ボリューム解析断面図、斜線図、壁面日影図、天空図、天空算定図、地盤展開図の「レイヤ・ペン」で設定できる各要素は以下の通りです。

なお、「ボリューム解析」以外の作図要素については、「平面系図面の作図要素」「断面系図面の作図要素」を参照してください。

ボリューム解析（平面系）M512270_voy_sec01

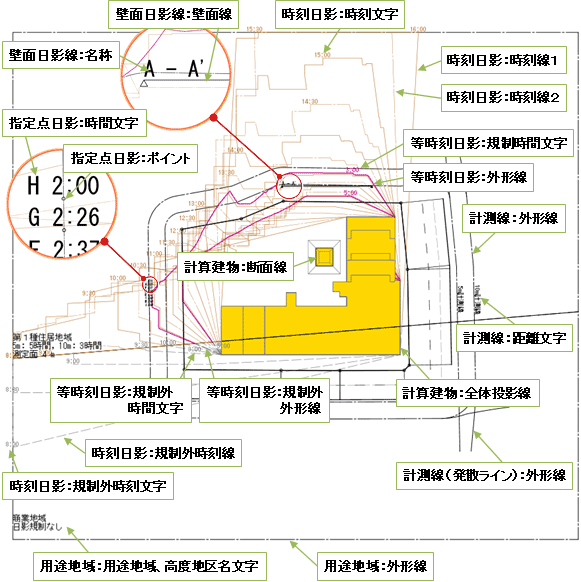

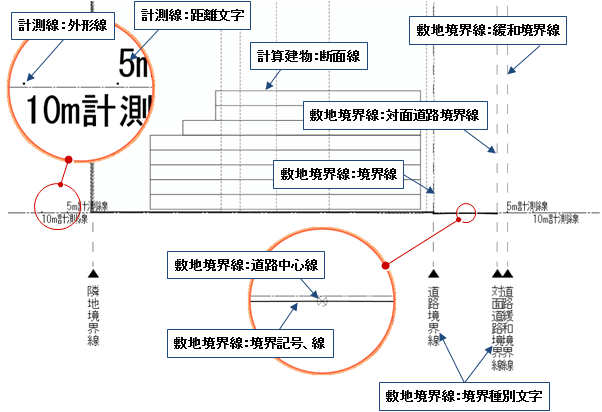

計算建物	断面線	全体投影線	外形線
計測線	外形線	距離文字
計測線（発散ライン）	外形線
日影みなし境界線	外形線
時刻日影	時刻線1	時刻線2	時刻文字	規制外時刻線
時刻日影	規制外時刻文字
等時間日影	外形線	規制時間文字	規制外外形線	規制外時間文字
指定点日影	ポイント	時間文字

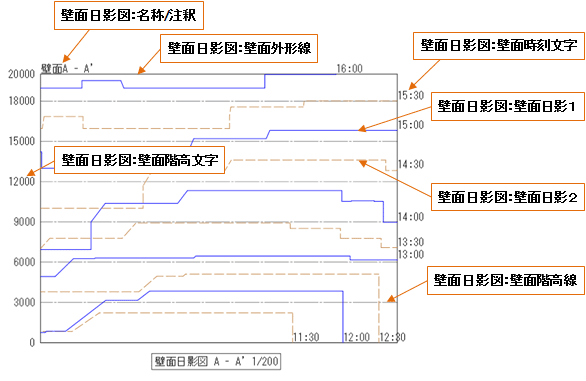

壁面日影線	壁面線	名称

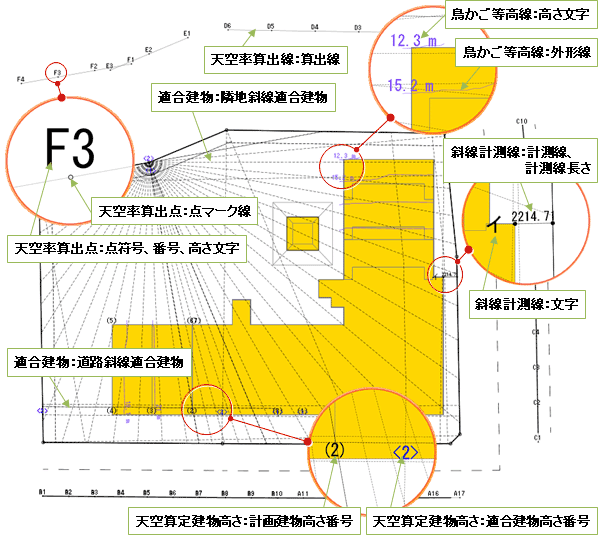

鳥かご等高線	外形線	高さ文字

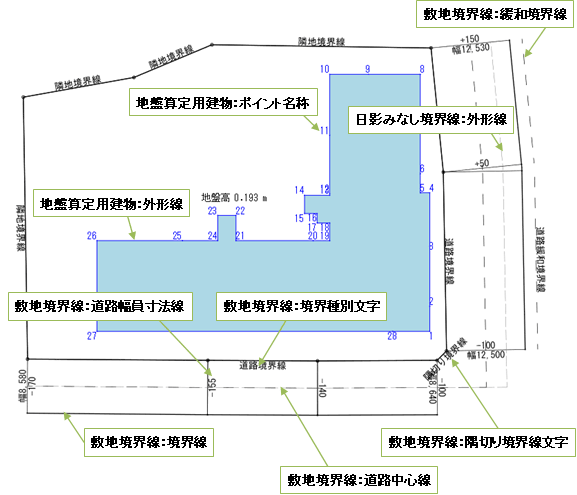

地盤算定用建物	ポイント名称	外形線

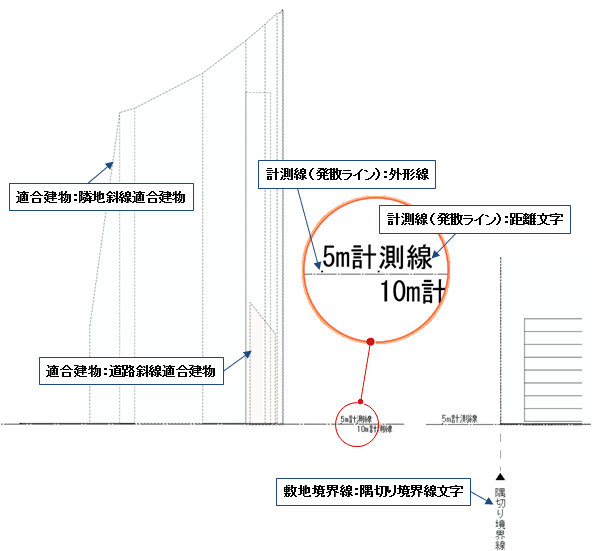

適合建物	隣地斜線適合建物	道路斜線適合建物	北側斜線適合建物

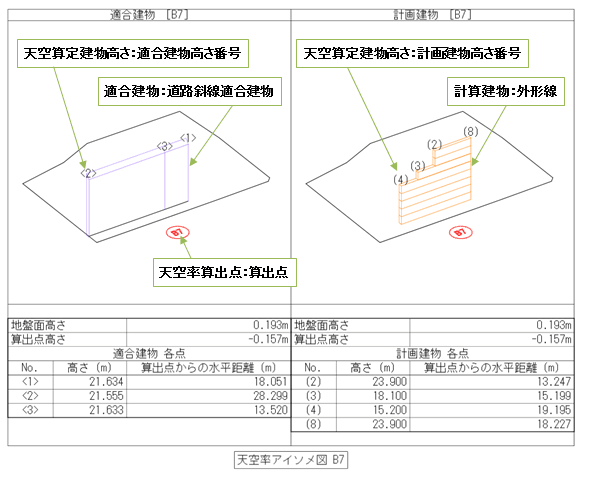

天空率算出点	点マーク線	点符号、番号、高さ文字	算出点
天空率算出線	算出線
天空算出建物高さ	適合建物高さ番号	計画建物高さ番号

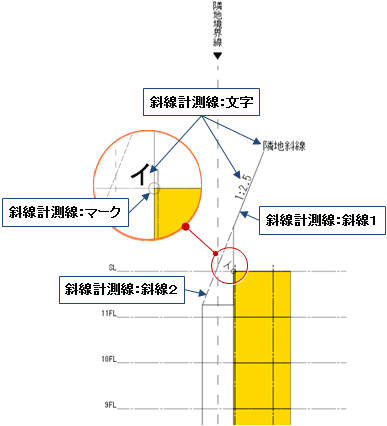

斜線計測線	計測線、計測線長さ	文字
