小口

化粧材、笠木、水切、下端見切の端部の小口形状を入力します。
小口を任意の形状で塞ぐことができます。

始終点部の小口形状を作成する

モードを「始点小口」または「終点小口」に変更します。
「小口」をクリックします。
入力モードを「多角円形」に変更します。
（の操作については、「入力モード」を参照）

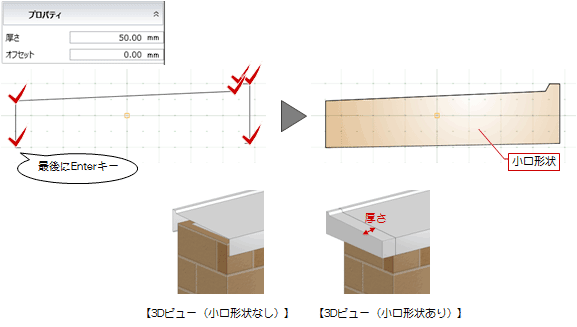

小口形状を入力します。
反対側の小口形状も必要な場合は、モードを変更して同様に入力します。

メモ

「オフセット」を入力することで、始点・終点位置から設定値の分、内側にずらして配置できます。
