データ変換－ARCHITREND VRデータ作成－部品/建具入替設定

ARCHITREND VRで入れ替えたい部品、建具のリストを作成します。

部品、建具の入替候補を設定する

  1. 「処理」メニューから「データ変換」の「ARCHITREND VRデータ作成」の「部品/建具入替設定」をクリックします。

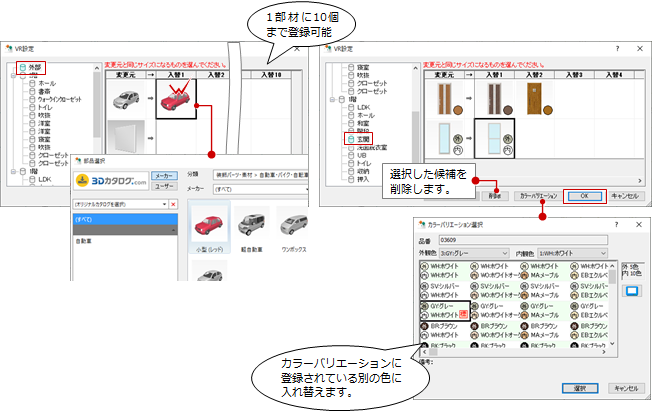

  2. 「VR設定」ダイアログの左のツリーから外部や部屋名のフォルダをクリックすると、入力されている部品や建具が表示されます。
  3. 「入替1」のセルをダブルクリックして、入れ替える部品を選びます。
  4. 続けて次のセルをダブルクリックして、他の候補も設定します。
    ※ 入替候補は、1部材に対して10個まで設定可能です。
  5. 建具についても同様の操作で入替候補を設定します。
  6. 設定ができたら、「OK」をクリックします。

  7. メモ

    • 入替候補を設定できるのは、3Dカタログ建材のみです。
    • 入替候補が多いほど出力時に時間を要します。
    • 部屋内に同じ部品が複数配置されている場合は、1つの入替候補の設定にまとめられます。
