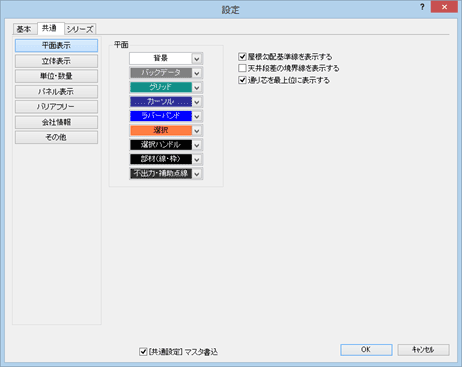

共通設定－平面表示

CAD画面の背景やデータの配色について設定します。

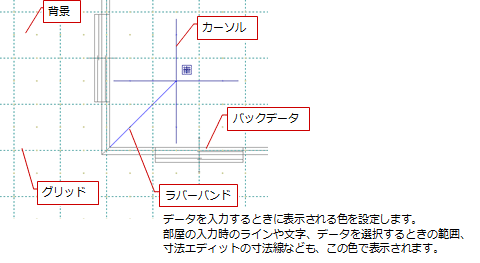

CAD画面の表示色を変更するには

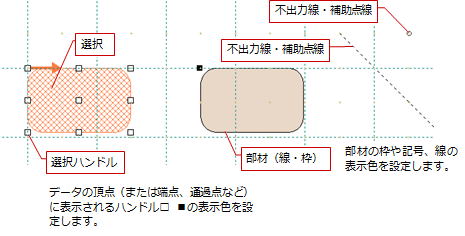

CAD画面に表示される各データの色を設定します。

屋根勾配基準線を表示する	平面画面で屋根勾配基準線を表示する場合、ONにします。表示したくない場合はOFFにします。
天井段差の境界線を表示する	平面画面で天井段差の境界線を表示する場合、ONにします。表示したくない場合はOFFにします。
通り芯を最上位に表示する	平面において他の種別のデータと重なる場合にそのデータの上に表示するか、下に隠れて表示するかの表示順位が決められています。通り芯は上位から2番目もしくは4番目に表示されます。3番目は、3次元を除く2次元の汎用データ（線分・連続線・・・など）で、そのデータの上に表示するか、下に隠れて表示するかをこの項目で設定します。通り芯と2次元の汎用データが重なる場合に、通り芯を優先して表示させたいとき、ONにします。
