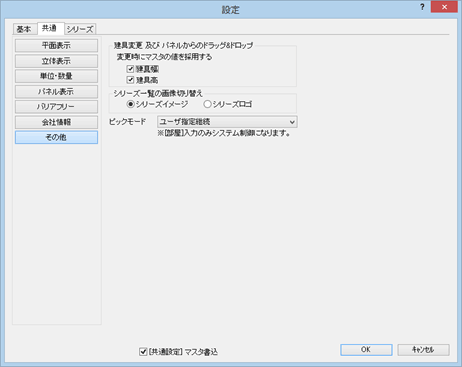

共通設定－その他
建具の入れ替え、シリーズ一覧で使用する画像、ピックモードの制御について設定します。
建具の入替時に幅と高さを変えないようにするには
建具のプロパティやドラッグ＆ドロップで建具を入れ替えるとき、変更前の建具の幅と高さのまま本体を入れ替えるには、「建具変更及びパネルからのドラッグ＆ドロップ」の「建具幅」「建具高」をOFFにします。
ONにした場合、マスタに登録されている建具の幅と高さに変更されます。ただし、3Dカタログマスタのサッシについては、幅を「入力幅」にした場合、幅は入力済みのサッシ幅を参照します。
シリーズ一覧の画像について設定する

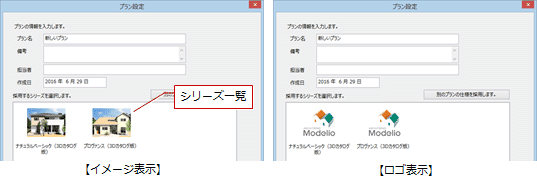

「シリーズ一覧の画像切り替え」では、シリーズの一覧表示で使用する画像を切り替えます。
一覧表示する画像のタイプには、「イメージ」と「ロゴ」があります。一覧の表示で使用する画像のタイプを選択します。
| シリーズイメージ | 設定したシリーズで作成する建物をイメージした画像を使用します。 |
| シリーズロゴ | 設定したシリーズのロゴの画像を表示します。 |
メモ

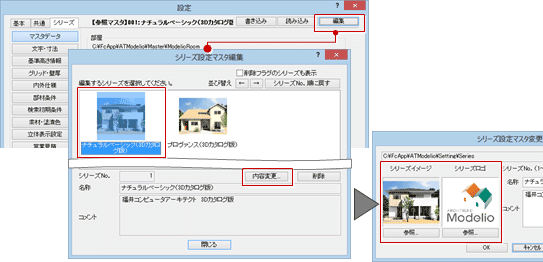

- シリーズイメージとシリーズロゴの画像は、「設定」ダイアログの「シリーズ」タブにある「編集」で設定できます。
ピックモードの切り替えについて設定する
「ピックモード」では、ピック（グリッド・要素）モードの制御方法を切り替えます。
基本的に、プログラム側で制御する方法とユーザー側で制御する方法があります。プログラム側で制御する方法は、コマンドの入力に合わせて自動的にピックモードのON・OFFを設定します。
| システム制御（コマンド別） | 部材の入力に合わせて、自動的に「グリッドピック」「要素ピック」のON・OFFを切り替えます。 |
| システム制御（グリッドON、要素OFF） | 「グリッドピック」「要素ピック」の双方が初期値で有効なコマンドにおいて、「要素ピック」をOFFにします。常に要素ピックをOFFにしたいときに選びます（グリッドピック優先）。 |
| ユーザ指定継続 | ユーザー側でピックモードを制御できるようにし、コマンドが変わっても自動的に変更しないようにします。
|
