シリーズ設定－記号

建具を入力したときに表示する建具記号について設定します。

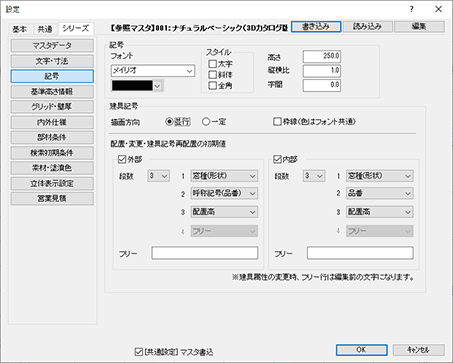

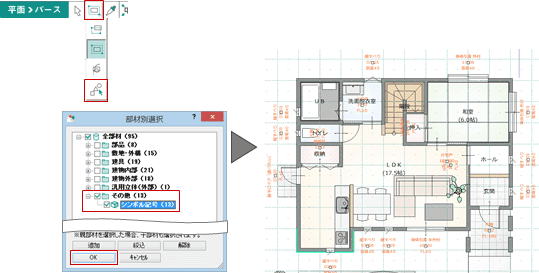

建具記号を描画するには

建物の外周に取り付ける建具に対して記号を付けるときは「外部」をON、建物内部の建具に対して記号を付けるときは「内部」をONにします。

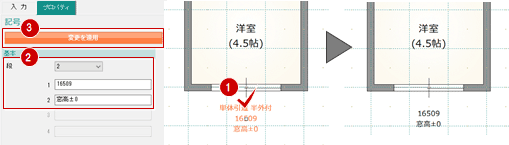

段数	表示する段数（1～4）を設定します。
窓種（形状）	3Dカタログマスタで編集した窓種名が表示されます。窓種名が無い場合は「形状」が表示されます。
形状	「建具選択」ダイアログの建具の種別（子）が表示されます。
呼称記号（品番）	「建具詳細」ダイアログの「呼称記号」が表示されます。「呼称記号」が無い場合は「品番」が表示されます。
品番	「建具詳細」ダイアログの「品番」が表示されます。
配置高	建具の「プロパティ」の「取付」で選択している基準で配置高を表示します。
フリー	フリーのセルで入力した内容を表示します。

※ 建具記号に枠をつけて描画するときは、「枠線（色はフォント共通）」もONにします。

記号文字のフォント、文字色、スタイル（太文字、斜体、全角）、文字高、縦横比、字間を設定します。

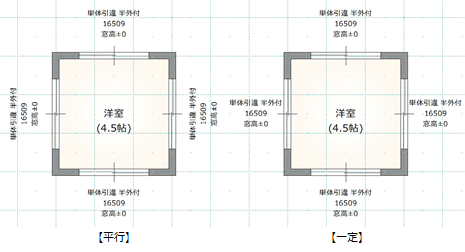

「描画方向」で、外部・内部建具の記号の描画方向を建具に平行にするか、一定方向にするかを設定します。

平行	建具の傾きに平行に記号を描画します。
一定	入力画面に平行に記号を描画します。
