高低地盤

入力されている水平な敷地または傾斜敷地に高低差を表現します。入力できる形状は、矩形、多角形のみです。

高低地盤は、「敷地モード」を開いてから入力します。

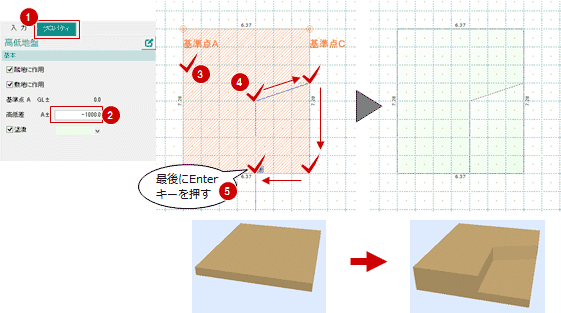

敷地に高低差を設ける

1. 「敷地」にある「高低地盤」をクリックします。
2. 「プロパティ」タブをクリックします。
3. 「高低差」に、GL基準で入力する敷地の高さ（高低差）を設定します。
4. 高低差を入力する敷地をクリックします。
5. 高低差の領域を指定します。


メモ

• 「敷地」と「隣地」が隣り合っている箇所に、2つの敷地をまたぐように入力する場合、「隣地」を対象外にしたいときは「隣地に作用」をOFFにします。

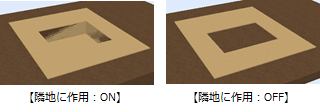

• 敷地タイプが「敷地」と「隣地」が重なっているところで敷地に高低地盤を入力すると、隣地の肌が見えてしまうことがあります。このようなときは、「隣地に作用」をOFFにします。
  両方のチェックをOFFにすることはできません。
