方位マーク
「敷地」にある「方位マーク」をクリックして、マークの位置と方向を指定して方位マークを入力します。
方位マークは、
「敷地モード」を開いてから入力します。

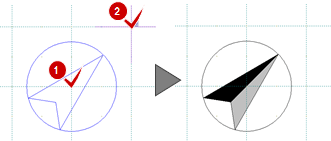

方位マークを入力する
- 「敷地」にある「方位マーク」をクリックします。
- 方位マークの配置位置と方向を指定します。

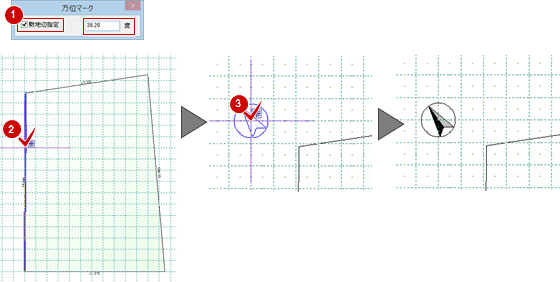

方角の基準を指定して方位マークを入力するには
- 「敷地」にある「方位マーク」をクリックします。
- 「方位マーク」ダイアログの「敷地辺指定」をONにして、角度を設定します。
- 基準とする敷地辺をクリックします。
- 方位マークの配置位置をクリックします。
メモ

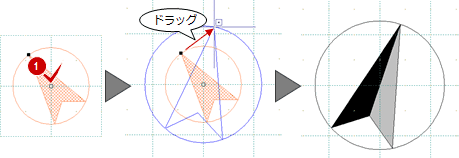

- 方位の方向とマークの大きさを変更して入力するには、次のようにドラッグ操作で行います。
- 方位マークには、プロパティはありません。
方位の角度、真北の角度を指定して入力することはできません。 - 方位マークによる方位は、以下に影響します。
建具 建具配置自動マスタの条件（方位）で、外部建具を一括配置するとき 建具 簡易建具マスタの条件（方位）で、外部建具を簡易入力で入力するとき 斜線設定 斜線チェックをおこなうときの北側斜線 立面パース 立面パースの作成面 太陽光 太陽位置調整による太陽の方向
