道路

道路は、連続線と領域指定の2つの方法で入力できます。

道路は、「敷地モード」を開いてから入力します。

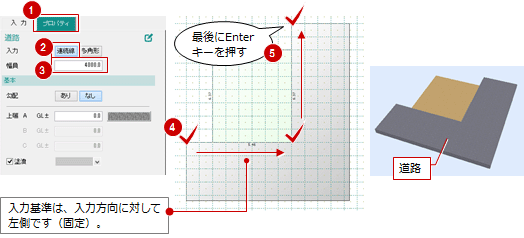

道路を入力する

  1. 「敷地」にある「道路」をクリックします。
  2. 「プロパティ」タブをクリックします。
  3. 「連続線」がONであることを確認します。
  4. 「幅員」に道路幅を設定します。
  5. 道路線を順にクリックし、最後にEnterキーを押します。

メモ

  • 入力した道路は、多角形領域のデータとなります。道路を右クリックして「編集」メニューの「領域合成」「領域プラス」「領域マイナス」、トラッカー（■）使って変形することができます。
  • 幅員の異なる道路、交差点を表現したいときは、「プロパティ」タブの「多角形」をONにして、多角形の領域を指定します。

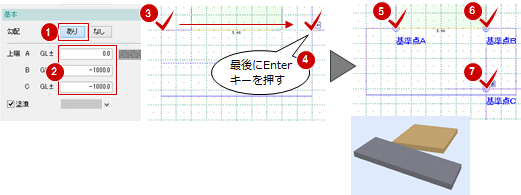

傾斜道路を入力するには

傾斜のある道路を入力するには、プロパティの「勾配」の「あり」をONにして、「上端A」～「上端C」を設定します。

道路の範囲を指定後、「上端A」～「上端C」の高さとなる位置を順にクリックします。

メモ

  • 3点の高さ、基準位置を変更したいときは、「敷地」にある「編集ツール」メニューの「高さ変更（3点）」を使用します。
  • トラッカーなどで道路領域を変形した場合、指定した基準点の位置は変更されず、そのままとなります。このとき、基準点の位置も変更したいときは、「編集ツール」メニューの「高さ変更（3点）」を使用します。
