塀飾り

入力されている塀に対して、次のようなフェンス、開口の塀飾りを入力します。

塀飾りは、「敷地モード」を開いてから入力します。

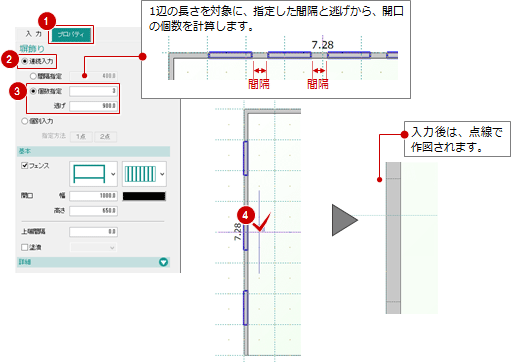

塀飾りを入力する

1. 「敷地」にある「塀飾り」をクリックします。
2. 「プロパティ」タブをクリックします。
3. 「連続入力」がONであることを確認します。
4. 「間隔指定」「個別指定」で間隔を指定するか、個数を指定するかを設定します。
   ここでは「個別指定」をONにして、個数と入力点からの逃げを設定します。
5. 塀にマウスを移動すると、塀飾りのラバーバンドが表示されます。
   位置を確認してクリックします。


メモ

• 飾りの位置をマウスで1点配置、2点で開口幅を指定したいときは、「個別入力」をONにして「1点」「2点」のいずれかをONにします。
• プロパティの「基本」でフェンスの有無と形状、塀飾りの開口幅と高さなどを設定します。「フェンス」がONの場合、「詳細」でパネルの有無、フェンスの枠・桟の幅、桟のピッチを設定します。
