編集ツール－敷地外構回転－角度指定

敷地と外構を、指定した角度、またはマウスで任意に回転します。

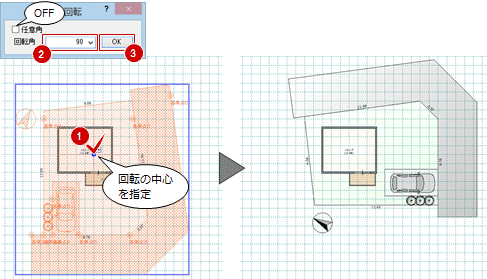

敷地・外構を回転する

1. 「敷地」にある「編集ツール」メニューから「敷地外構回転」の「角度指定」を選びます。
2. 「回転」ダイアログの「任意」がOFFであることを確認します。
3. CAD画面で回転の中心点をクリックします。
4. 「回転」ダイアログで「回転角」を設定して、「OK」をクリックします。


メモ

• 敷地と同時に回転するデータ
  敷地、高低地盤、方位マーク、道路、歩道、アプローチ、塀・フェンス、塀飾り、部品（エクステリア、景観装飾）、樹木
• マウスで任意に回転したいときは、「任意」をONにして、回転の中心点と基準点、回転角を順にクリックします。
  「任意」がOFFの場合、回転の中心点と基準点を指定すると、「回転角」で設定されている角度で固定されるため、ラバーバンドを確認して回転先をクリックします。

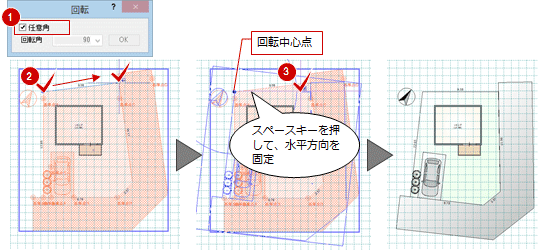

• 次のように、敷地辺を水平（または垂直）となるように回転させるには「任意」をONにして、水平にしたい敷地辺を指定します（回転中心→基準点）。スペースキーを押して水平方向（垂直方向）を固定してから回転方向をクリックします。
