展開パース

部屋の壁面を正面にパースを作成し、高さや幅の寸法を入力します。

展開パースを作成する

1. 「画像・確認」にある「展開パース」をクリックします。

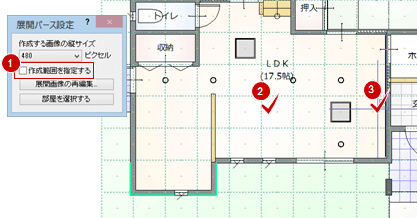

2. 「展開パース設定」ダイアログの「作成範囲を指定する」をOFFにします。
3. 部屋をクリックします。
4. パースを作成する対象の壁をクリックします。

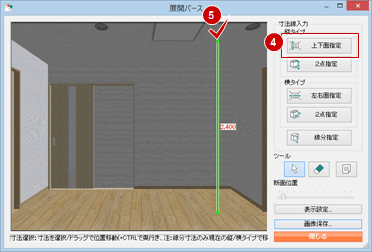

5. 「展開パース」ダイアログの「縦タイプ」の「上下面指定」をクリックします。
6. 高さを計測する位置の天井または、床をクリックします。

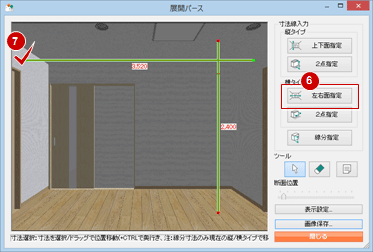

7. 「横タイプ」の「左右面指定」をクリックします。
8. 幅を計測する位置の壁をクリックします。

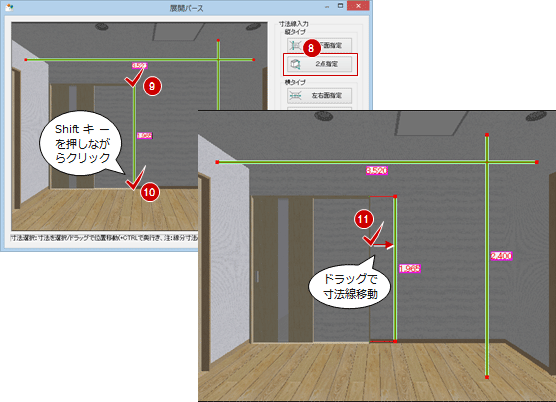

9. 「縦タイプ」の「2点指定」をクリックします。
10. 高さを計測する位置の高さの始点をクリックします。
11. Shiftキーを押しながら終点をクリックします。
    ドラッグ機能がONになり、垂直な寸法線になります。
12. 寸法をドラッグして移動します。

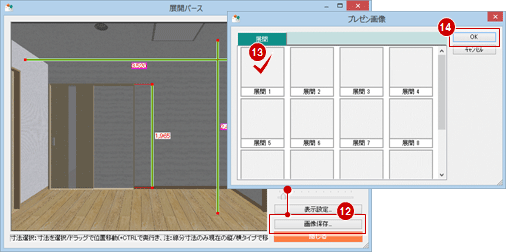

13. 「画像保存」をクリックします。
14. 保存する場所をクリックし、「OK」をクリックします。


メモ

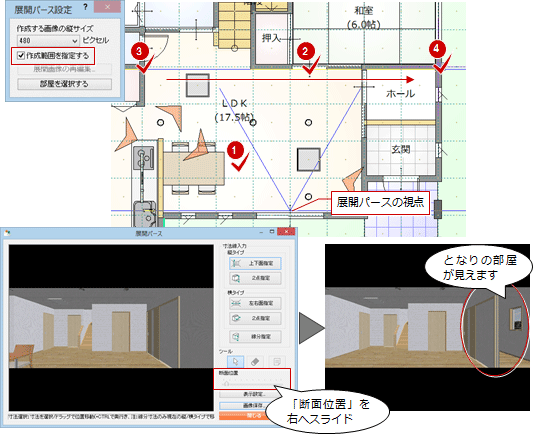

• 変形した部屋や隣の部屋を一緒にした展開パースを作成するには、「展開パース設定」ダイアログの「作成範囲を指定する」をONにして、パースを作成する対象の幅の始点と終点をクリックします。
  となりの部屋が壁で見えないときは、「展開パース」ダイアログにある「断面位置」を右へスライドします。

• 入力した寸法線は、ドラッグで横方向に移動できますが、奥行き方向に移動するにはCtrlキーを押しながらドラッグします。
• 保存した展開パース画像は、「画像・確認」にある「画像管理」で開く「画像管理」ダイアログの「その他」タブで確認できます。
