外部ファイル書き出し／プレゼンデータ作成

1. 「物件選択」ダイアログの「処理」メニューから「外部ファイル書き出し／プレゼンデータ作成」を選びます。

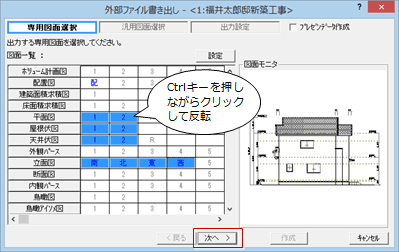

2. 変換する対象の図面をクリックします。
   複数の図面を選択する場合は、Ctrlキーを押しながらクリックします。
3. 「次へ」をクリックします。



   プレゼンデータ作成

   配置図や平面図、外観パースなど、プレゼンに必要な図面の画像を作成します。 対象の図面が限られます。また、汎用図面、2次元データファイルなどの汎用データは作成できません。

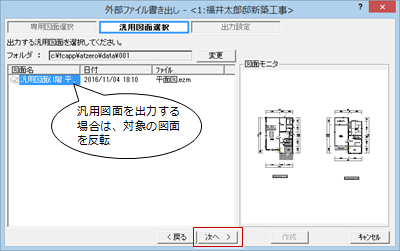

4. 変換する対象の汎用図面をクリックします。
5. 「次へ」をクリックします。

6. 出力先のフォルダを設定します。



   	物件フォルダに出力	指定した物件のサブフォルダに出力します。 画像は「プレゼン」フォルダ、汎用データは「汎用」フォルダに出力されます。

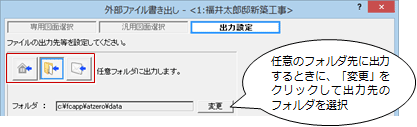

   	任意フォルダに出力	「変更」をクリックして、出力先のフォルダを指定します。
   	メールに添付して送信	作成後、新規作成のメールが開き、添付されます。 「ZIP形式」をONにすると、添付する複数のファイルをまとめて1つのファイル（.zip）にします。メールの受信者の方で、ZIPファイルを展開して、中身の画像、汎用データを取り出します。



7. 「プレゼンデータ」をONにします。

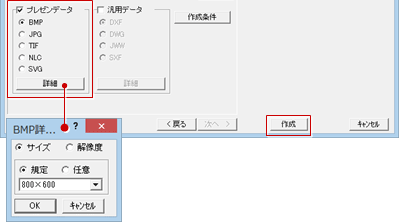

8. 出力する画像のタイプを選び、「詳細」をクリックして設定します。



   サイズ	作成する画像の縦横のピクセルサイズを設定します。
   	規定	規定のサイズをリストから選びます。
   	任意	縦横のサイズを設定します。
   解像度	作成する画像の1インチあたりのピクセル数を選択します。
   	標準（150dpi）	通常の印刷品質で作成します。
   	高画質（300dpi）	「標準」よりきれいな画像を作成します。画像ファイルのサイズが、「標準」より大きくなります。

   BMP	ビットマップ形式（.bmp）ファイルの画像を作成します。
   JPG	JPEG形式（.jpg）ファイルの画像を作成します。圧縮されるので、「BMP」ファイルよりファイルのサイズが小さくなります。
   TIF	カラーを減色したファイルの画像を作成します。「詳細」で、「モノクロ」または「16色」を選びます。
   	モノクロ	白か黒色のみにします。
   	16色	16色のみにします。
   NLC	ARCHITREND プレゼンパックで使用する画像のファイル形式（.nlc）です。 32ビット版のZEROで出力可能です。
   SVG	SVG（The Scalable Vector Graphics）ファイルを作成します。直線や曲線をベクトル情報で画像を表現するため、ブラウザなどで拡大、縮小しても鮮明に表示、印刷できます。
   	倍率	svgビューに表示する図面範囲の倍率を設定します。
   	圧縮書き込み	圧縮したファイル形式（.svgz）にします。
   	文字を線分で出力する	文字を線分化します。

9. 「作成」をクリックします。


メモ

• 開いている図面から画像を作成するには、「ファイル」メニューから「画像として保存」を選んで実行します。

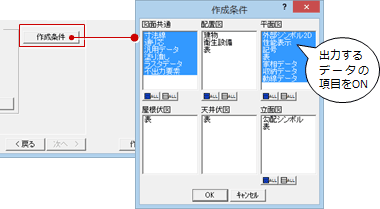

• 指定した図面のデータが、画像に出力されていないときは、「作成条件」をクリックして確認し、出力OFFになっているデータの項目をONにします。

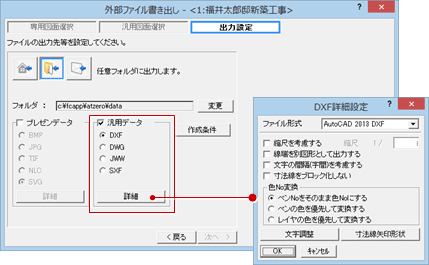

「外部ファイル書き出し」ダイアログの3ページ目で「汎用データ」をONにし、出力するデータのタイプを選択します。

DXF	AutoCAD等で読み込むファイル形式を出力します。
DWG
JWW	Jw_cadで読み込めるファイル形式を出力します。
SXF	建設（土木・建築）分野のCADデータ交換の標準化を目的に策定したSXF（Scadec data eXchange Format）ファイル形式を出力します。

メモ

• 開いている図面から2次元データを作成するには、「ファイル」メニューの「ファイル書き出し」から「DXF/DWG 書き出し」「JW_CAD 書き出し」を選んで実行します。
