プレゼンBoxを開く

1. 平面図、または配置図、立面図を開きます。
2. 「ファイル」メニューから「プレゼンBoxを開く」を選びます。

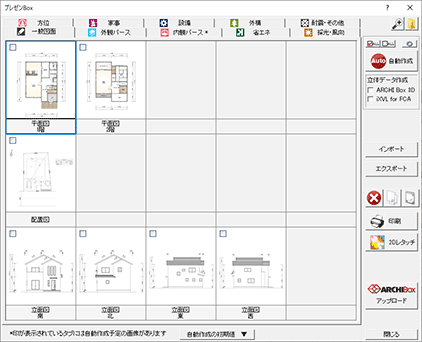

3. 「プレゼンBox」ダイアログで各カテゴリーのタブをクリックします。
4. 画像を自動作成する項目にONにします。
   ※ 配置図、平面図、立面図から開いた場合、自動作成可能な項目にチェックボックスが表示されます。チェックを付けた欄のタブに「※」マークが付きます。
5. 他のタブをクリックして、手順4を繰り返します。

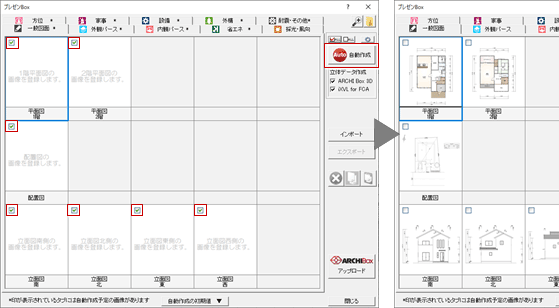

6. 作成する画像の項目を設定したら、「自動作成」をクリックします。
7. 「自動作成」ダイアログの「実行」をクリックします。
   チェックがONの項目の画像が自動作成されます。


タブ
一般図面	平面図、配置図、立面図の画像データを登録するタブです。これらの図面から画像を自動作成できます。 リフォームの計画図物件データの場合、参照現況図の画像を作成できます。
外観パース	パースモニタ、パーススタジオで作成した外観のパース画像を登録するタブです。これらのパースから画像を自動作成できます。また、パースモニタ、パーススタジオでレンダリング結果を登録することもできます。
内観パース	パースモニタ、パーススタジオで作成した内観のパース画像を登録するタブです。パースモニタ、パーススタジオでレンダリング結果を登録します。 ※ これらのパースから画像を自動作成することはできません。
省エネ	省エネに関する画像（断熱確認図、太陽光発電パネル配置図、居室区画図）を登録するタブです。平面図、太陽光発電シミュレーション、外皮性能計算から画像を自動作成できます。
採光・風向	採光・風向に関する画像（日当たり積算マップ、日当たり鳥瞰パース、風向イメージ）を登録するタブです。日当たりシミュレーション、風向シミュレーションから画像を自動作成できます。
方位	方位に関する画像（方位別色分図、家相）を登録するタブです。平面図、家相データから画像を自動作成できます。
家事	家事・動線に関する画像（家事動線、家事鳥瞰、収納検討図）を登録するタブです。平面図、収納エリアデータから画像を自動作成できます。 ※ パースモニタから家事鳥瞰（パース）の画像を自動作成することはできません。
設備	設備に関する画像（コンセント配置図、キッチンコンセント配置図、空調確認図）を登録するタブです。平面図、床暖房シンボル、部品（エアコン等）、スイッチ・コンセントシンボルから画像を自動作成できます。
外構	外構に関する画像（植栽計画図配置図、植栽計画図パース）を登録するタブです。配置図から画像を自動作成できます。パースモニタ、パーススタジオでレンダリング結果を登録します。
耐震・その他	耐震に関する画像（直下率、偏心図植栽計画図パース）を登録するタブです。平面図、木造壁量計算から画像を自動作成できます。 また、出荷時には表情のイラストが登録されています。
カメラ	リフォーム「計画図」の物件データで表示され、平面図、配置図に配置されているカメラで、リフォーム前とリフォーム後の画像を登録します。登録した画像は、快適住まいシート「リフォームのご提案」に出力できます。
各項目
拡大表示	左側の一覧で選択した画像を別ウィンドウに表示します。 拡大して確認することができます。
フォルダを開く	開いている物件の「図面画像」フォルダーをエクスプローラーで開きます。 ATDriveから物件を開いている場合は利用できません。

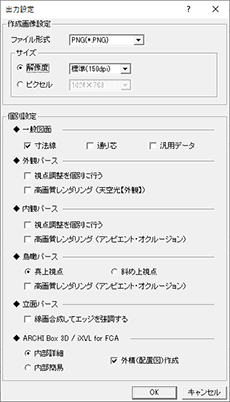

出力設定	「出力設定」ダイアログで、出力する画像のファイル形式、サイズを設定します。また平面図、配置図、立面図の出力、外観パースの視点、ARCHI Box関連の立体データについて設定します。

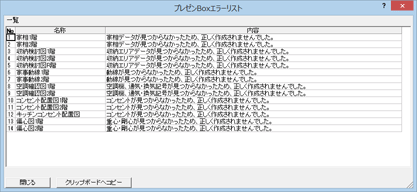

自動作成	「プレゼンBox」ダイアログでチェックがONの画像を自動作成します。 ※ パースモニタ、パーススタジオなどから開いた「プレゼンBox」ダイアログには表示されません。 ※「作成条件」の「配置図・植栽計画配置図」は、「一般図面」タブの「配置図」、「外構」タブの「植栽計画配置図」がONのときに設定できます。 ※「出力設定」は、「出力設定」と同じです。 ※ チェックがONで、自動作成されない画像がある場合、「プレゼンboxエラーリスト」ダイアログが開きます。
ARCHI Box 3D	平面図、屋根伏図、天井伏図、配置図から、ARCHI Box上でパースを閲覧するためのARCHI Box 3Dのデータを作成するときはONにします。 データファイルは、開いている物件フォルダにある「ARCHIBox3D」フォルダに出力されます。 ※ パースモニタ、パーススタジオなどから開いた「プレゼンBox」ダイアログには表示されません。
iXVL for FCA	平面図、屋根伏図、天井伏図、配置図から、iOSアプリ「iXVL for FCA」で閲覧する立体データを作成するときはONにします。 データファイルは、開いている物件フォルダにある「ieKuru」フォルダに出力されます。 ※ パースモニタ、パーススタジオなどから開いた「プレゼンBox」ダイアログには表示されません。

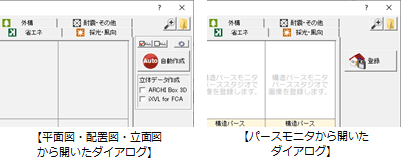

登録	パースモニタ、パーススタジオなど配置図、平面図、立面図以外から開いたダイアログのときに表示されます。 選択した箇所に、現在のモニタの状態をそのまま画像として登録します。
カメラ画像取得	「カメラ」タブで、平面図、配置図に配置されているカメラから撮った画像を取り込みます。
インポート	「プレゼンBox」ダイアログで選択している箇所に、画像ファイル（*.bmp、*.jpg、*.jpeg、*.png）をインポートします。 例えば、P-styleで保存された画像をインポートしたいときに使用します。
エクスポート	「プレゼンBox」ダイアログで選択している画像を、指定したフォルダに出力します。 ※ ファイル名には、「プレゼンBox」ダイアログに表示されている項目名が設定されます。 ※ 画像ファイルは、「出力設定」ダイアログで設定されているファイル形式で出力されます。
削除	「プレゼンBox」ダイアログで選択している画像を削除します。
コピー	「プレゼンBox」ダイアログで選択している画像をコピーします。
貼り付け	コピーした画像を、「プレゼンBox」ダイアログで選択している箇所に貼り付けます。
印刷	「プレゼンBox」ダイアログで選択している画像を印刷します。
2Dレタッチ	「プレゼンBox」ダイアログで選択している画像を P-styleで効果をかけるなどの編集をします。
ARCHI Boxアップロード	プレゼンデータ共有サービス「ARCHI Box」にデータをアップロードします。 ※ アップロードするには、ARCHITREND Managerがインストールされている必要があります。 ※ ARCHI Boxをご利用になるには、別途契約が必要です。契約したら、ARCHITREND Managerでログインするためのアカウント情報を設定します。
自動作成の初期値	自動作成対象の画像のON・OFFの設定値を初期値として登録するときは、「現在のチェックを初期値とする」を選びます。 設定したON・OFFの設定を初期値に戻したいときは、「初期値を取り込む」を選びます。

メモ

• 「プレゼンBox」に登録されている画像は、物件フォルダ（001、002…）内の「図面画像」フォルダに保存されます。

作成画像指定
ファイル形式	自動作成する画像のファイル形式（*.bmp、*.jpg、*.png）を設定します。
	解像度	解像度を選択します。 簡易印刷用のイメージ のときは「ドラフト（72dpi）」、標準の品質のイメージ のときは「標準（150dpi）」、高品質のイメージのときは「高品質（300dpi） 」を選びます。
	ピクセル	画像の縦横のサイズを指定します。一覧にないときは「任意サイズ」を選択してサイズを設定することができます。
個別指定
一般図面	プレゼンBoxの「一般図面」に登録する画像に表示するデータの項目をONにします。
外観パース
	プレゼンBoxの「外観パース」に登録する「外観パース」の画像について設定します。
	視点調整を個別に行う	視点を設定してから画像を作成します。 ONにすると、自動作成するとき「視点設定」ダイアログが開きます。視点を変更して確定したら「OK」をクリックします。
	高画質レンダリング（天空光【外観】）	オプションでパーススタジオが利用できる場合、天空光でレンダリングして作成します。 パーススタジオが利用できない場合、この項目がOFFの場合は、通常光でのレイトレースで作成します。
内観パース
	プレゼンBoxの「内観パース」に登録する「内観パース」の画像について設定します。
	視点調整を個別に行う	視点を設定してから画像を作成します。 ONにすると、自動作成するとき「視点設定」ダイアログが開きます。視点を変更して確定したら「OK」をクリックします。
	高画質レンダリング（アンビエント・オクルージョン）	オプションでパーススタジオが利用できる場合、アンビエントオクルージョンでレンダリングして作成します。 パーススタジオが利用できない場合、この項目がOFFの場合は、通常光でのレイトレースで作成します。
鳥瞰パース	プレゼンBoxの「内観パース」に登録する「鳥瞰パース」の画像について設定します。
	真上視点 斜め上視点	作成する鳥瞰パースの視点を選択します。
	高画質レンダリング（アンビエント・オクルージョン）	オプションでパーススタジオが利用できる場合、アンビエントオクルージョンでレンダリングして作成します。 パーススタジオが利用できない場合、この項目がOFFの場合は、通常光でのレイトレースで作成します。
立面パース	プレゼンBoxの「内観パース」に登録する「立面パース」の画像について設定します。
	線画合成してエッジを強調する	テクスチャのエッジを強調する線を描きます。
ARCHI Box ３D iXVL for FCA	ARCHI Box上で閲覧する3DデータやiOSアプリ「iXVL for FCA」用に作成する立体データについて設定します。
	内部詳細 内部簡易	建物内部の部品も含めて立体データを作成するときは「内部詳細」をONにします。 「内部簡易」をONにした場合、部屋内部の部品の立体データは作成されません。その分、ファイルサイズが小さくなります。
	外構（配置図）作成	配置図のデータも立体データの作成するときは「外構（配置図）作成」をONにします。配置図のデータを作成しない場合、その分ファイルサイズが小さくなります。

「出力設定」ダイアログの外観パースと内観パースの「視点調整を個別に行う」がONのとき、画像の自動作成時に開くダイアログです。

ダイアログが開いたら、パースの視点を動かして画像にする構図を決めて「OK」をクリックします。

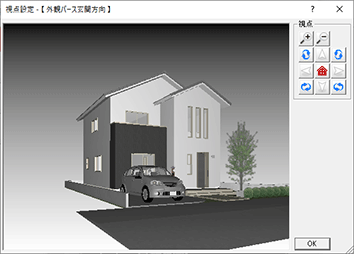

外観パース

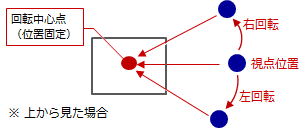

外観パースでは、視点が建物周りを回転移動します。

	表示拡大	視野の角度を変更して拡大縮小表示します。視点位置は変わりません。
	表示縮小
	上移動	視点を上または下方向へ移動します。
	下移動
	左移動	視点を左右方向へ移動します。
	右移動

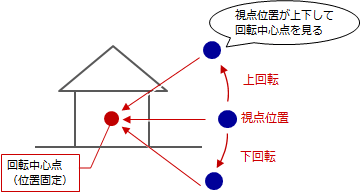

	上回転	視点を上下方向へ回転移動します。
	下回転
	左回転	視点の位置を左右方向へ回転移動します。
	右回転
	HOME	「視点設定」ダイアログを開いたときの視点に戻ります。

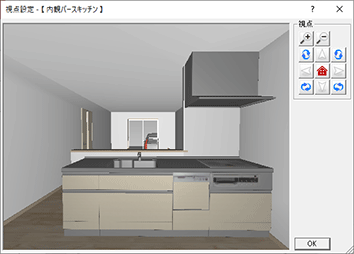

内観パース

内観パースでは、視点を回転して視線を移動します。

	表示拡大	視野の角度を変更して拡大縮小表示します。視点位置は変わりません。
	表示縮小
	前進	視点を前または後ろへ移動します。
	後退
	左移動	視点を左右方向へ移動します。
	右移動

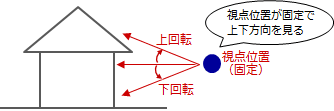

	上回転	視線を上下方向へ回転移動します。
	下回転

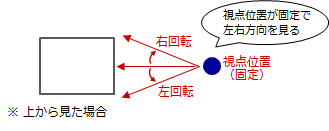

	左回転	視線を左右方向へ回転移動します。
	右回転
	HOME	視点設定」ダイアログを開いたときの視点に戻ります。
