印刷

CAD画面に表示している図面を印刷します。

メモ

• ツールバー「システム」の「印刷」をクリックしても同様にできます。

図面を印刷する

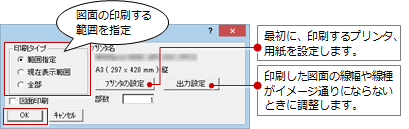

「ファイル」メニューから「印刷」を選びます。

印刷する前に、「プリンタの設定」をクリックして印刷するプリンタ、用紙を選択、確認します。

印刷タイプ	印刷する図面の範囲を選択します。
図面印刷	図面印刷で図枠を付けて印刷します。印刷する図面に関連付けている図枠のみ選択ができます。
部数	同じ図面を印刷する枚数を設定します。
プリンタ名	印刷するプリンタを設定します。
	プリンタの設定	印刷するプリンタ、用紙のサイズ、向きを選択します。
	出力設定	印刷した図面がイメージ通りにならないとき、線幅の大きさや線種のピッチなどを設定します。 ⇒「出力設定」ダイアログ
