モニタ画面表示

図面の作図範囲全体を表示したモニタウィンドウを表示し、モニタウィンドウでCAD画面に表示する図面を操作します。

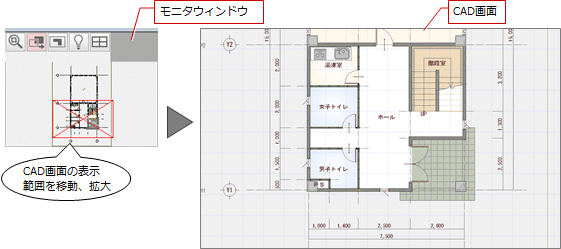

モニタを使って画面表示を操作する

「表示」メニューの「モニタ画面表示」でモニタウィンドウを表示します。再度、「表示メニュー」の「モニタ画面表示」で消えます。

	拡大（２点）	２点を指定して別の範囲を表示します。
	表示範囲移動	クリックした位置に、現在の表示範囲を移動します。
	作図範囲表示	作図範囲全体を表示します。
	再表示	図面の画面表示が乱れているときに、再描画します。
	画面分割	作図範囲やウィンドウ内を分割して表示します。次のダイアログが開きます。 対象範囲 分割の対象範囲を選びます。 作図範囲 図面で設定している作図の範囲です。 ウィンドウ CAD画面に表示されている範囲です。 全体図 図面全体の範囲です。 分割 分割する数を選びます。 表示部分 CAD画面に表示する部分をクリックします。 現在のウィンドウ範囲を登録 「対象範囲」が「ウィンドウ」のとき、現在のCAD画面に表示されている範囲を登録にします。次回、「ウィンドウ」で画面分割したとき、前回登録したCAD画面の範囲が有効になります。
