グリッド

CAD画面全体に表示されているグリッドの間隔を変更します。

すでに入力されているデータは、変動しません。

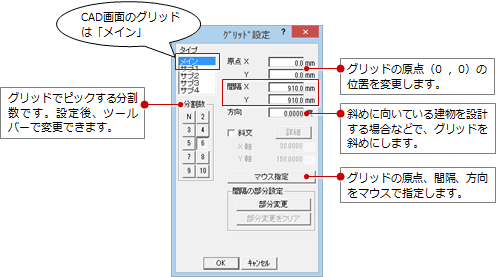

「マウス指定」をクリックした場合は、ＣＡＤ画面でグリッドの原点（0 , 0）にする位置と角度と間隔の位置をクリックします。次のダイアログが表示されるので、変更する項目を確認します。

原点のみの変更の場合は、同じ位置をクリックします。上記のダイアログは、表示されません。

メモ

• 設計する建物のモジュールを変更する場合は、「ツール」メニューの「モジュール変更」で「物件初期設定：CAD関連－初期グリッド・用紙」の【グリッド設定】の設定を変更します。
• 「原点 X」「原点 Y」を変更すると、グリッドの原点（0 , 0）位置が移動します。

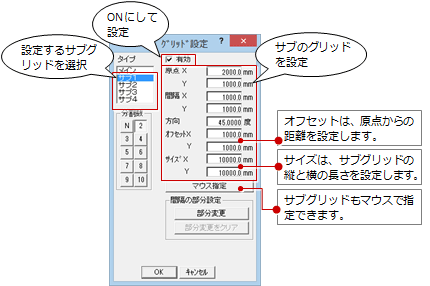

複数の建物を設計する場合で、それぞれのグリッドを設定したいときにサブのグリッドを追加します。最大4つまでのサブグリッドを追加することができます。

サブグリッドをマウスで指定すると、次のダイアログが表示されます。

新規設定 サブグリッドの原点、範囲をマウスで指定します。 原点のみ サブグリッドの原点のみマウスで指定します。 範囲のみ サブグリッドの範囲のみマウスで指定します。

マウスで指定後、「グリッド設定」ダイアログに戻ります。他の項目を確認して「OK」をクリックします。

鳥瞰アイソメ図など、斜眼のグリッドを設定します。

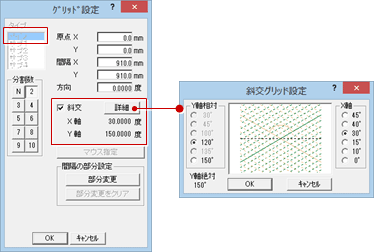

「タイプ」の「メイン」を選んで、「斜交」をONにします。「詳細」でX軸とY軸の角度を選びます。

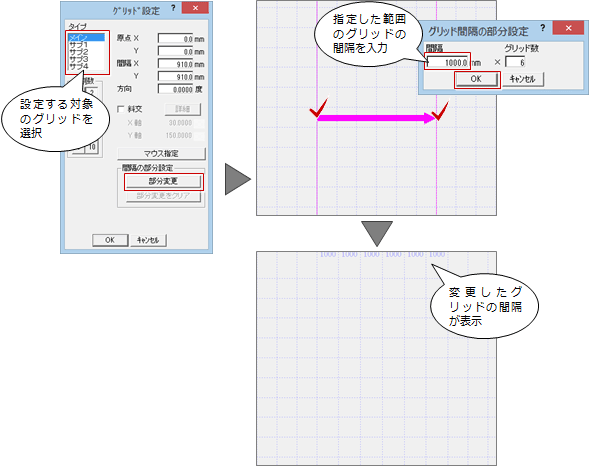

尺モジュール（910mm）で一部をメーターモジュール（1000mm）で設計する場合など、グリッドの一部の間隔を変更することができます。メイン、サブの両方のグリッドで設定できます。

メモ

• 一部のグリッド間隔を元に戻すには、再度、「設定」メニューの「グリッド」で「グリッド設定」の「部分変更をクリア」をクリックします。次の確認画面で「はい」をクリックします。

  「原点を0に戻す」をONにすると、一部のグリッド間隔を変更したときにずれた原点を元の位置に戻します。
